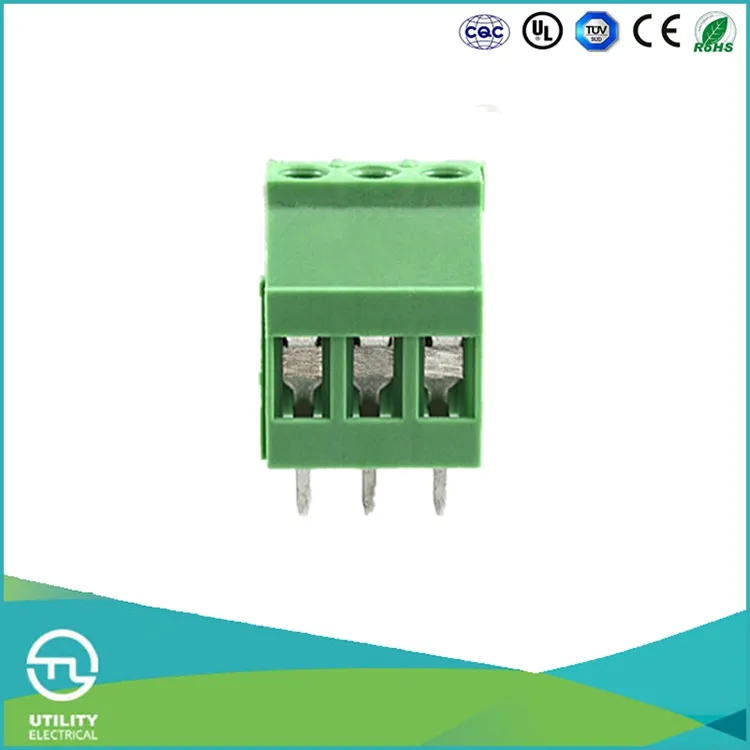

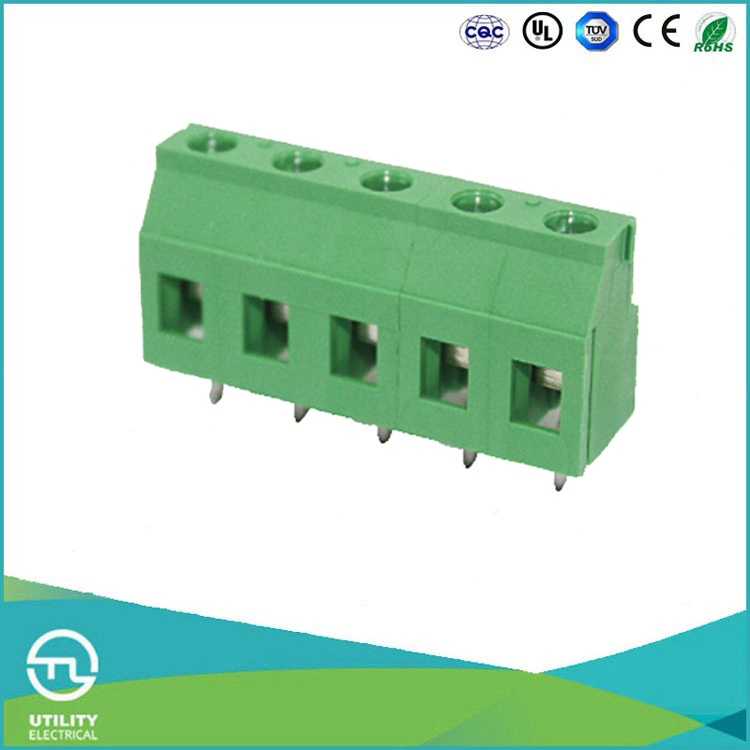

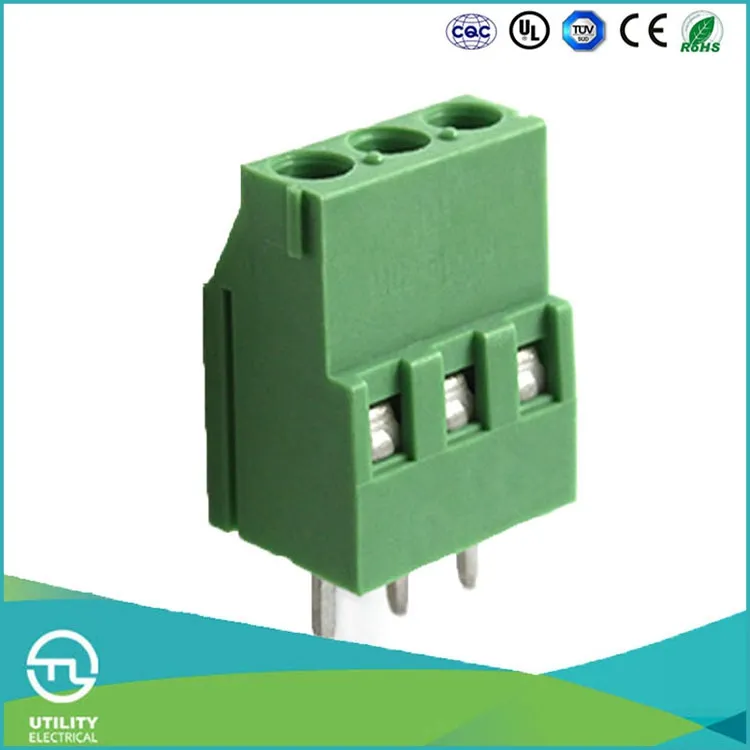

Conector de terminal de bloque SMT personalizado M3 M4 M5 para piezas automotrices y equipos solares

1 / 4

Conector de terminal de bloque SMT personalizado M3 M4 M5 para piezas automotrices y equipos solares

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Información Básica

No. de Modelo.

MU2.5H7.62

Aplicación

Conducir Electricidad

Personaje

Resistencia a altas temperaturas

Especies

Terminal

Proceso De Producción

Soldadura

Forma

Cuadrado

Tipo de interfaz

AC / DC

Certificación

UL, tuv ce

Marca

color

verde

estándar

iec 60947-7-1

tensión nominal

300V

corriente nominal

20A

tamaño del cable awg

30-12

grupo de materiales

sección actual /transversal

24/2.5

sólido

0.2-4

strand

0,2-2,5 mm2

longitud de pelado

7 mm2

material aislante

clase de inflamabilidad

contacto

latón

tornillo

acero m2

temperatura de operación

-40c~+105c

Paquete de Transporte

caja de exportación

Especificación

30-12awg

Marca Comercial

Personalizado

Origen

China

Código del HS

85369090

Capacidad de Producción

2000000pcs/año

Descripción de Producto

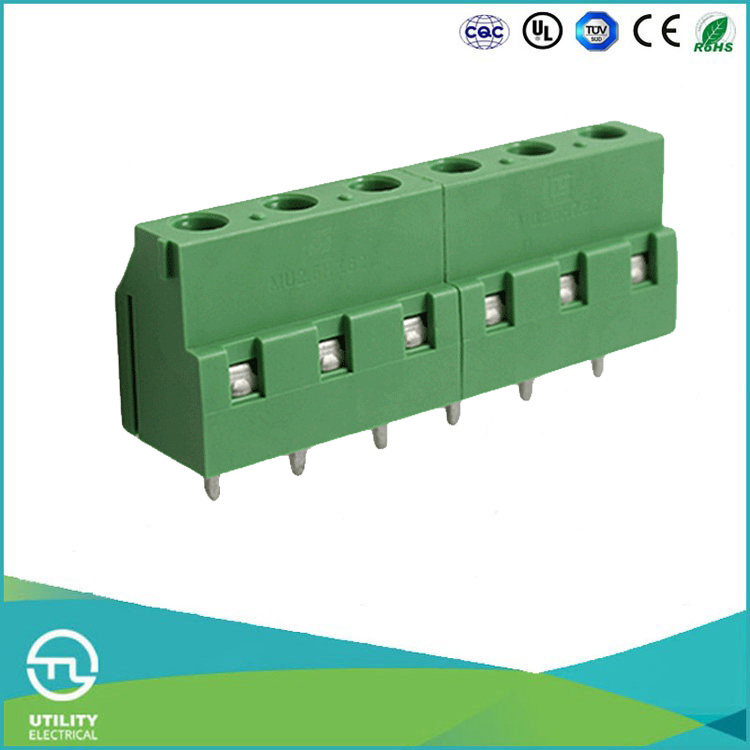

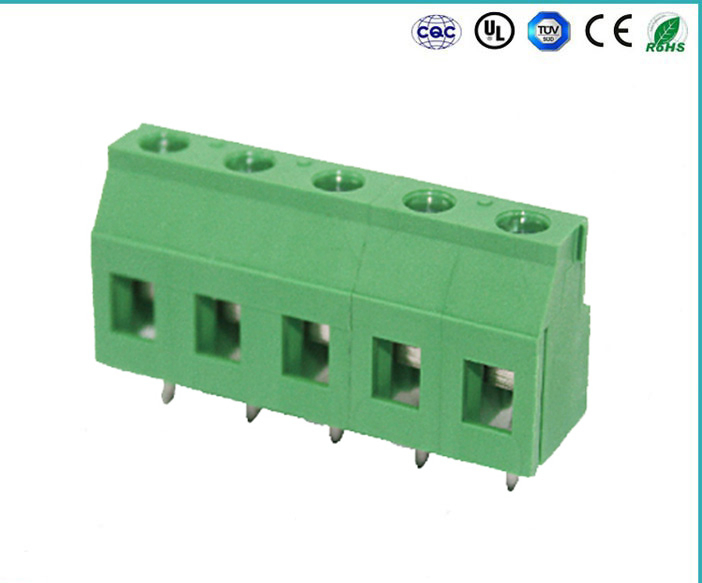

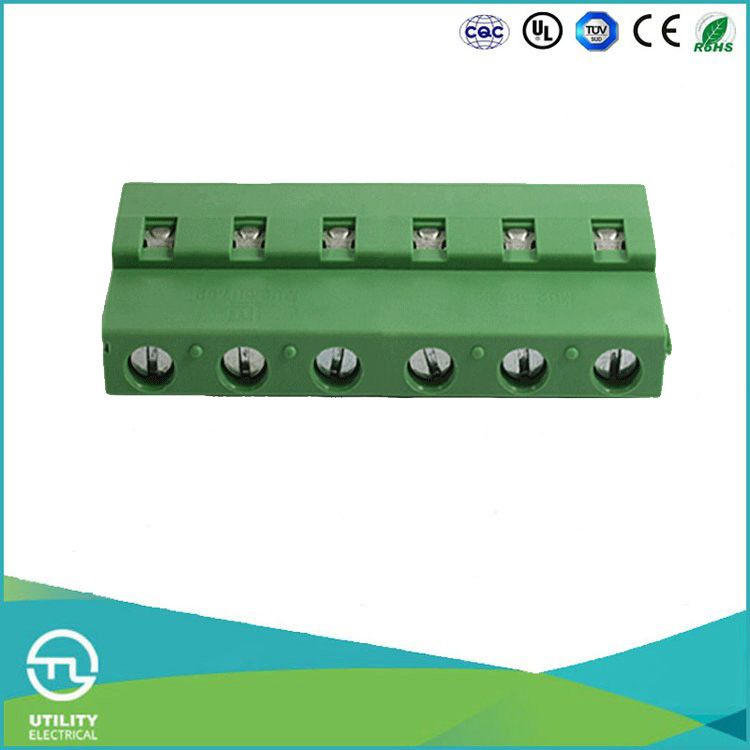

Bloque terminal de soporte de espaciador de PCB de tornillo de latón MU2.5H7.62

Características:

Ventaja: Presión de contacto alta, conexión fiable, retención de tornillo a prueba de agitador. Posición de conexión: 2 a 24 (montaje por pieza de 2 posiciones y pieza de 3 posiciones).
Aplicación: El bloque terminal europeo es uno de los productos más utilizados que se puede soldar a la placa de circuito impreso. Al apretar el tornillo, el cable de conexión se fijará en el bloque terminal.

Modelo no	MU2.5H5.0(5,08)
Nombre del elemento	Bloque terminal roscado de PCB tipo europeo MU
Color	Verde como foto, o OEM
Paso	7,62mm
UL tensión nominal/corriente nominal	300V/20A
Tensión nominal IEC	500V/630V/1000V/
Tensión de transitorios nominal IEC	4KV
Tamaño del cable	30-12AWG
Sólido/Strand	0,2-4mm2 / 0,2-2,5mm2
Clase de inflamabilidad	UL94 VO
Material del terminal	Latón
Material aislante	PA66
Temperatura de funcionamiento	-40ºC a +105ºC
Plazo de pago	A. Por debajo de US$300, Western, paypal aceptado B. Por encima de US$3000, cuenta bancaria

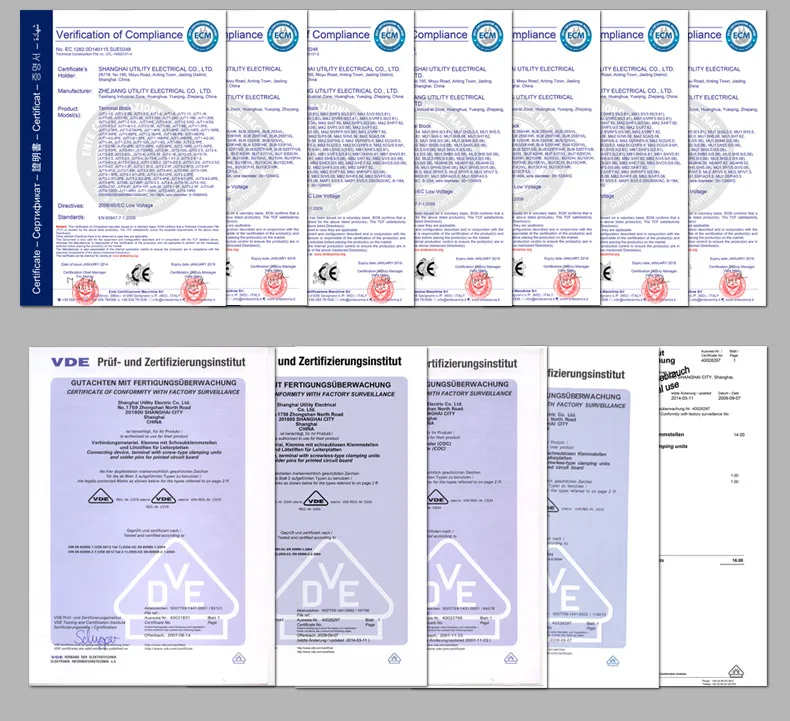

Certificado	Estándar aprobado por TUV/CE/UL/VDE/RoHS/SGS/CCC/CQC
Logotipo	El logotipo personalizado está disponible bajo petición
Capacidad de diseño	Podemos suministrar muestra, OEM&ODM es bienvenido

Servicio

Producimos: bloques terminales, conectores fríos, máquina de engarzar, pulsador, luz indicadora, prensaestopas, caja impermeable
Podemos suministrarle todos estos componentes eléctricos, ahorrando su tiempo de búsqueda.

Bloque terminal de soporte de espaciador de PCB

Preguntas Frecuentes (FAQ)

❓ ¿Cuáles son las características principales del bloque terminal MU2.5H7.62?

Este bloque terminal ofrece una alta presión de contacto, conexión altamente fiable y un sistema de retención de tornillo a prueba de vibraciones. Cuenta con una capacidad de paso de 7.62 mm y es soldable directamente a la placa de circuito impreso (PCB).

❓ ¿Qué materiales se utilizan en la fabricación de este conector?

Está diseñado con material aislante de PA66 de alta calidad con clase de inflamabilidad UL94 V0. Los contactos internos están fabricados de latón y los tornillos son de acero M2, asegurando conductividad y resistencia óptimas.

❓ ¿Qué certificaciones internacionales posee el producto?

Este conector cumple con exigentes estándares globales y cuenta con certificaciones aprobadas por TUV, CE, UL, VDE, RoHS, SGS, CCC y CQC.

❓ ¿Cuál es el rango de temperatura y tensión admisible?

El rango de temperatura de funcionamiento seguro es de -40ºC a +105ºC. Posee una tensión nominal UL de 300V (con corriente de 20A) y una tensión nominal IEC que abarca desde 500V hasta 1000V con tensión transitoria de 4KV.

❓ ¿Qué tipo y calibre de cable se puede conectar?

Es compatible con tamaños de cable en el rango de 30-12 AWG. Soporta secciones de cable sólido de 0.2 a 4 mm² y secciones de cable trenzado (strand) de 0.2 a 2.5 mm².
