Visión General

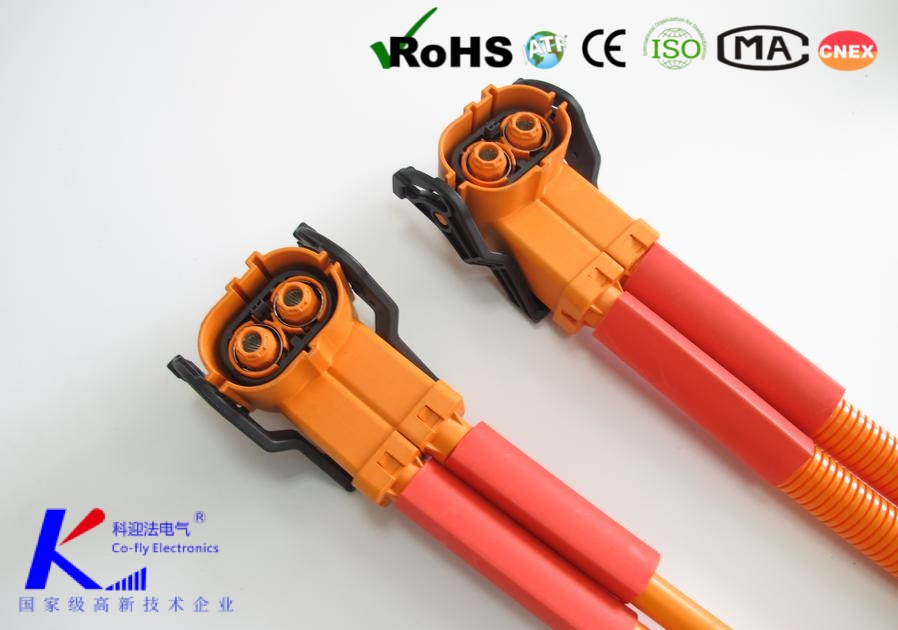

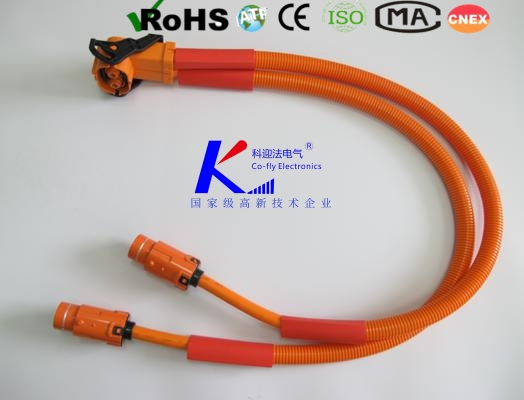

Grupo de cables de comunicación de automoción-conector de vehículo eléctrico OEM/mercado postventa (se puede personalizar)
Esta serie de conectores es un producto desarrollado recientemente diseñado independientemente y ya ha sido producido en masa. Se aplica principalmente a los sistemas de carga de vehículos eléctricos, sistemas de intercambio de baterías, sistemas de distribución de energía, buses de batería, fuentes de alimentación, conexiones de la serie de baterías múltiples, DC/DC y otras conexiones eléctricas. Se acepta una personalización especial para los clientes.
Información Básica
CertificadoRosh/ISO9001
Tensión nominal630v ac/dc
Soportar tensión3000v ac
Resistencia de aislamiento≥5000 mω (normal), ≥500 mω (calor húmedo)
Temperatura de funcionamiento-40℃~+125℃
Humedad≤80% (en 40±2℃)
Aerosol de sal96h (los requisitos especiales se pueden personalizar)
Vida útil mecánica500
Paquete de Transportecartón
Marca Comercialdiseño propio
Código del HS902680
Capacidad de Producción1000000
Especificación
- La carcasa del conector está disponible en metal, proporcionando un blindaje completo de 360°.
- La carcasa del conector también está disponible en plástico, que es ligero.
- Tamaño compacto, especialmente adecuado para aplicaciones con espacio limitado.

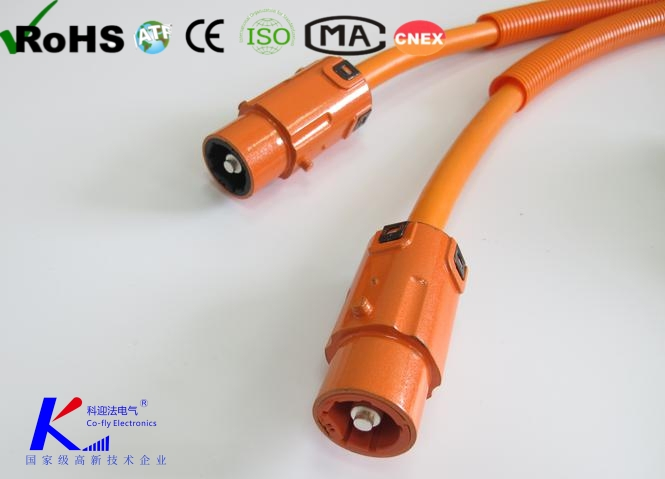

- Esta serie es un conector de alta corriente de núcleo único, compatible con cables apantallados o sin blindaje de 25 mm², 35 mm², 50 mm² y 70 mm².
- Dispone de una estructura de bloqueo rápido de empuje-tracción con bloqueo secundario función.
- Fácil de manejar y asegura conexiones fiables.
- El enchufe está equipado con orificios de crimpado de cable; el enchufe tiene pines que se puede conectar a terminales.
- Los contactos proporcionan protección contra descargas eléctricas.
- Diseño a prueba de errores: Incluye prevención tanto estructural como visual medidas. Las posiciones de llave múltiples evitan la conexión incorrecta, y diferentes las configuraciones de color proporcionan orientación visual.
- Alto nivel de protección: Después de acoplarse, el enchufe y el enchufe alcanzan IP67 clasificación de protección.
- Se acepta una personalización especial de acuerdo con los requisitos del cliente.
Principales socios OEM:
Principales fabricantes de motores y automóviles en China.
Materiales:
Aleación de cobre o carcasa de plástico; Contacto: Aleación de cobre chapada en plata; aislante: Plástico pirorretardante; elemento de sellado: Caucho; llama Retardante: UL94-V0.

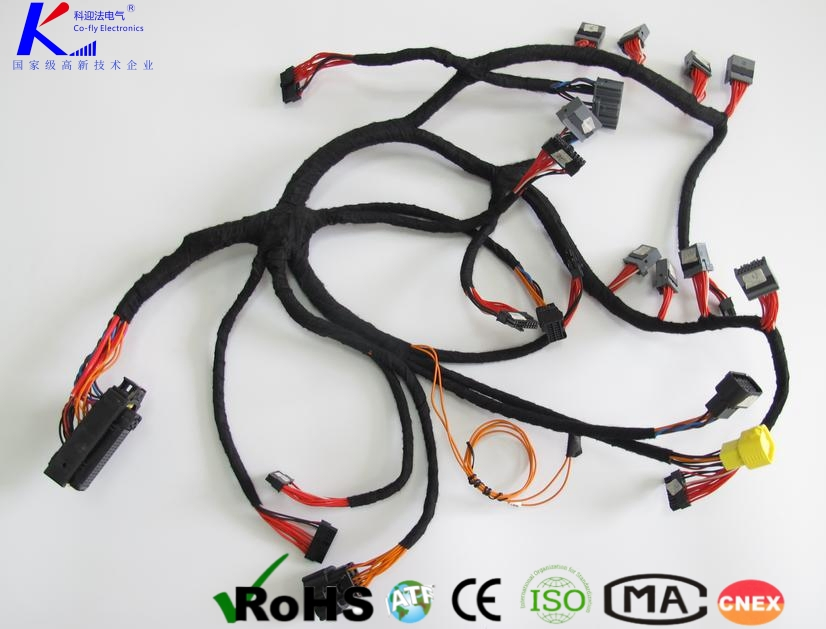

Mazo de cables de comunicación para automoción

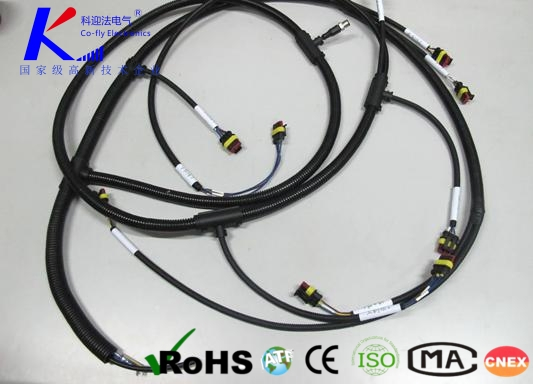

Mazo de cables de baja tensión para automoción

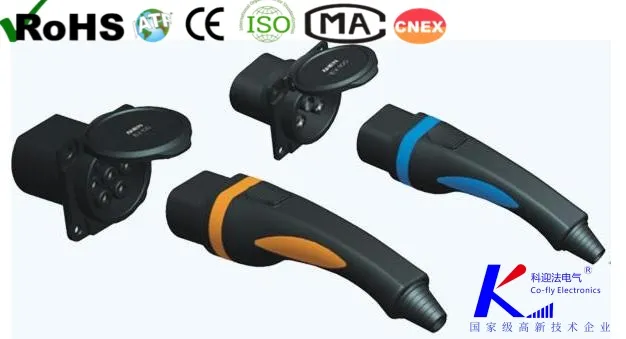

Conector de carga de alta corriente, cable prefabricado integrado
Especificaciones Técnicas
| Especificaciones Técnicas |
| Corriente nominal | 220A (50mm²), 270A (70mm²) |
| Tensión nominal | 630V AC/DC |
| Tensión de resistencia | 3000V AC |
| Resistencia de contacto | ≤0.2mΩ |
| Resistencia de aislamiento | ≥5000 MΩ (normal), ≥500 MΩ (calor húmedo) |
| Nivel de protección | IP67 (después de la conexión del enchufe y el enchufe) |
| Temperatura de funcionamiento | -40℃ ~ +125℃ |
| Humedad | ≤80% (a 40±2℃) |
| Aerosol de sal | 96h (se pueden personalizar los requisitos especiales) |
| Instalación de la brida del zócalo | Par de apriete de los tornillos: 1,5Nm |
| Método de instalación del tapón | Pulse primero y, a continuación, pulse |
| Vida mecánica | 500 ciclos |
| Impacto / Vibración | Impacto: 100g/s², vibración 500Hz–2000Hz / 18g |

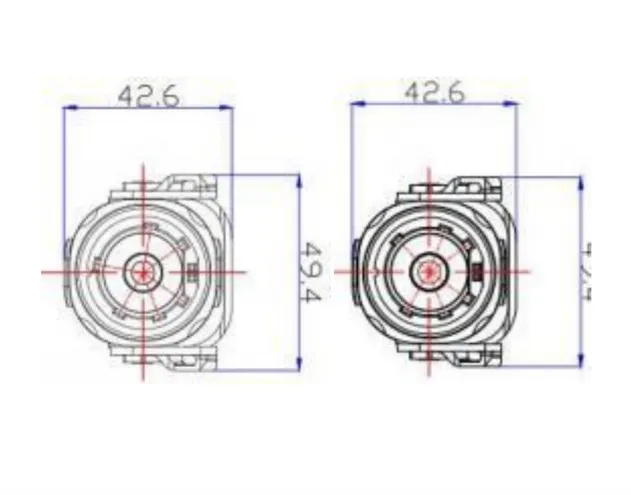

Dibujos y cotas
Los dibujos CAD detallados y los diagramas dimensionales están disponibles para su descarga o a petición. Todo el producto puede ser personalizado.
Embalaje
Cada producto se envasa individualmente en una bolsa sellada o caja dedicada para garantizar la protección y la facilidad de manejo. Cada caja exterior está claramente etiquetada con información esencial, incluyendo el nombre del producto, la cantidad, el número de pieza (PN) y la fecha de envío. Este enfoque sistemático de envasado garantiza la integridad del producto, simplifica la gestión del inventario y facilita la identificación precisa a lo largo del proceso logístico.

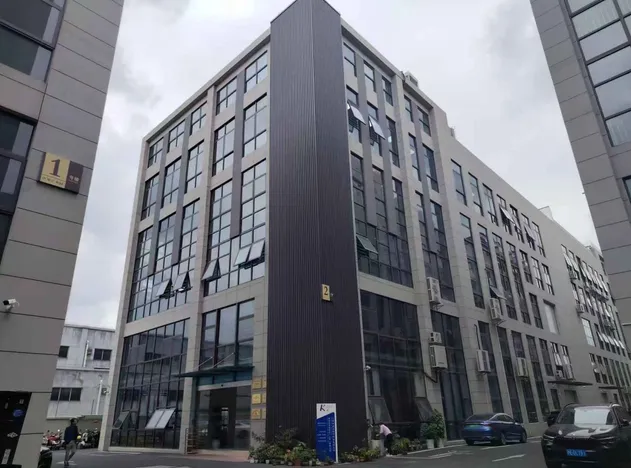

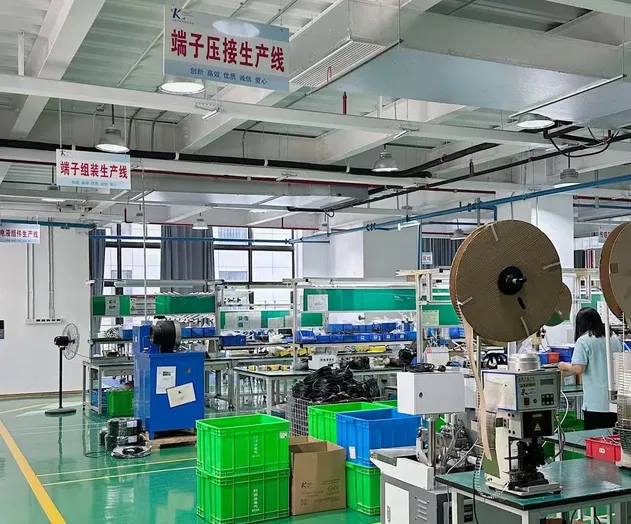

Perfil de la empresa
Con más de 20 años de experiencia, proporcionamos conectores, sensores, simulador de luz solar y sistemas de prueba fiables y personalizables, respaldados por la certificación IATF16949 y ISO9001.
¿Por qué elegirnos?
- Más de 20 años de experiencia en la fabricación de sensores para automóviles
- Proveedores de los mejores OEM en el mercado de camiones y automóviles
- Conectores totalmente personalizables, longitud de cable y montaje
- Estricto control de calidad ISO9001 y IATF16949
- Envío a nivel mundial y asistencia profesional posventa

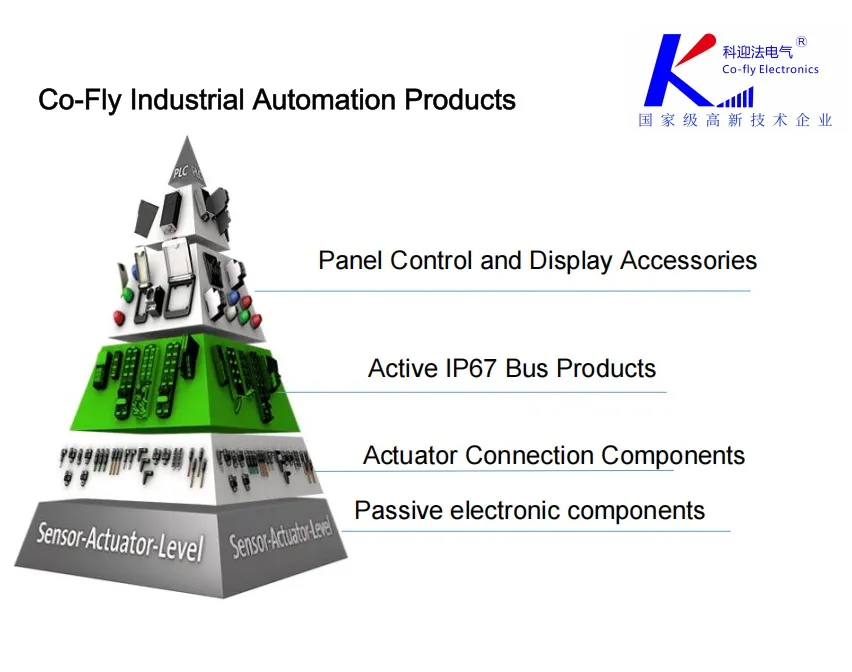

Otros productos
- Conector resistente al agua M12, M16, M8, M23
- Caja de conexiones
- Conector de comunicación para sistema electrohidráulico
- Nuevos conectores de alta y baja tensión de energía y mazos de cables
- Paneles eléctricos y armarios controlados por PLC
- Simulador Solar
PREGUNTAS FRECUENTES
¿Cuál es el plazo de entrega de los pedidos?
Los modelos estándar se envían en 7–10 días; las unidades personalizadas requieren 10–20 días.
¿Cuál es la cantidad mínima de pedido (MOQ)?
La cantidad mínima de pedido es de 100 unidades, o bien se puede negociar según sus requerimientos.
¿Puedo solicitar un tamaño personalizado?
¡Absolutamente! Todos los productos y componentes pueden ser personalizados bajo demanda.
¿Qué documentos proporciona para la exportación?
Proporcionamos el paquete completo de exportación, que incluye factura comercial, lista de empaque, conocimiento de embarque, COC (Certificado de Conformidad), entre otros.
¿Qué certificaciones del sistema de gestión tienen?
Contamos con las certificaciones ISO9001:2008, ISO14001, CSA e IATF16949.
¿Qué certificaciones y estándares de cumplimiento cumplen los productos?
Los productos cumplen con los estándares y clasificaciones IP67, IP69, UL, CE y RoHS.
