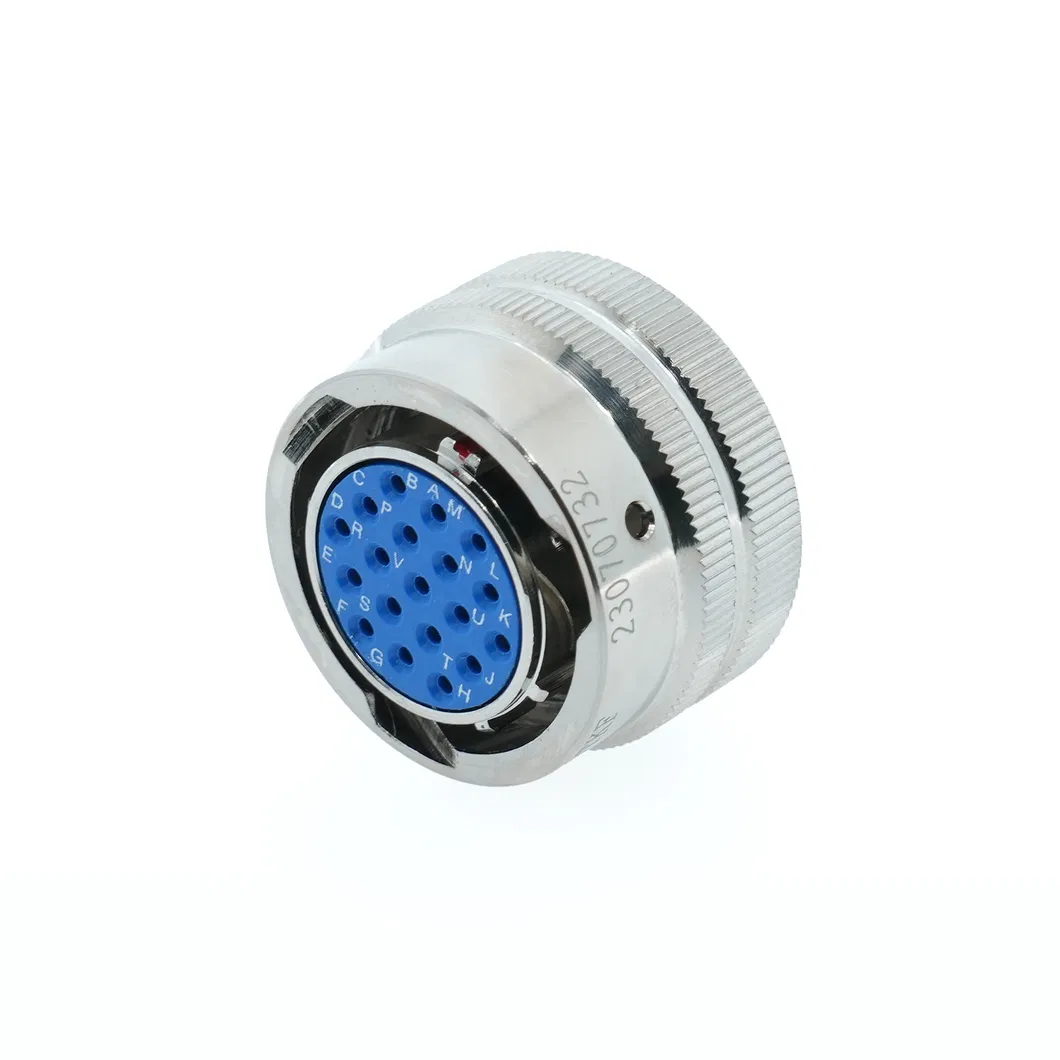

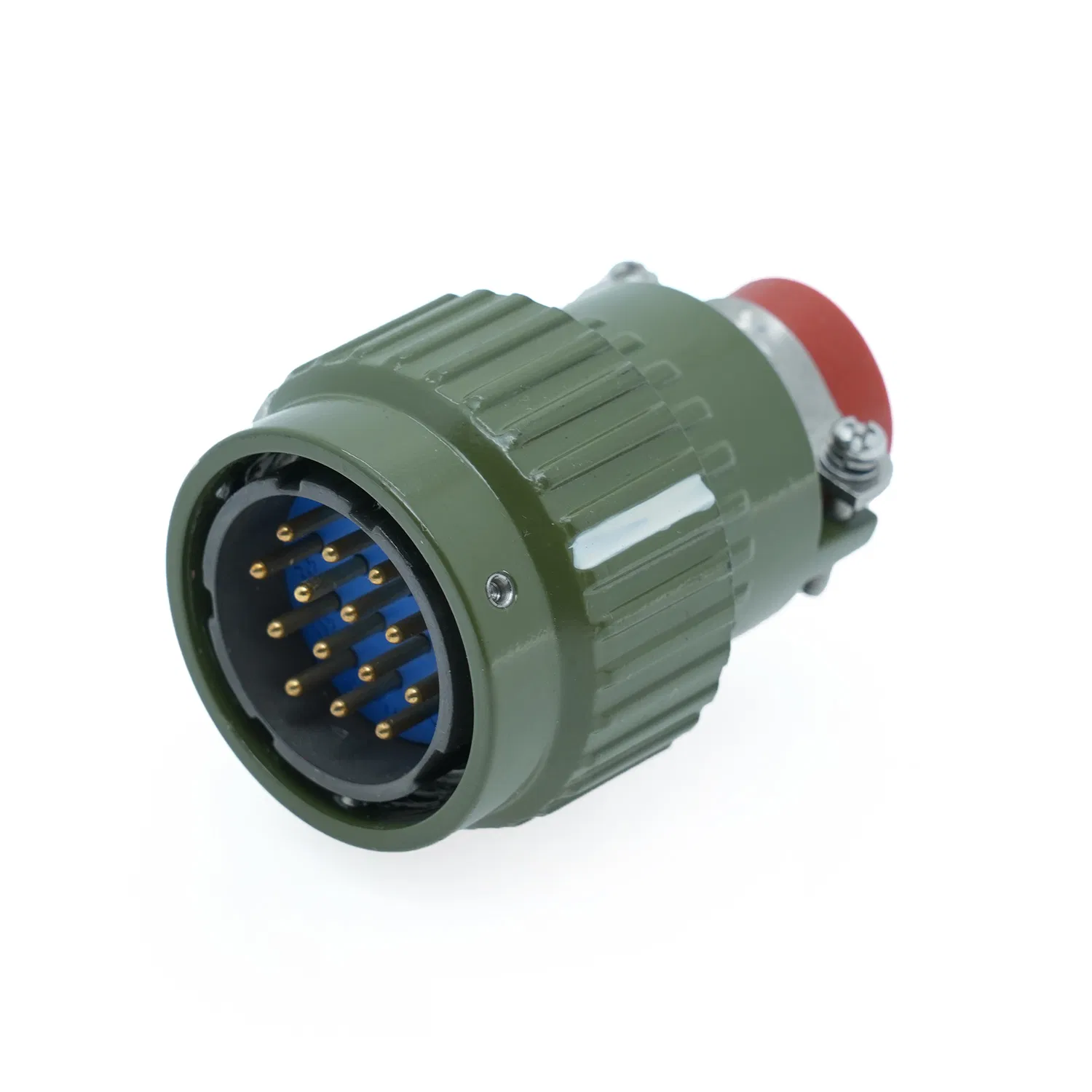

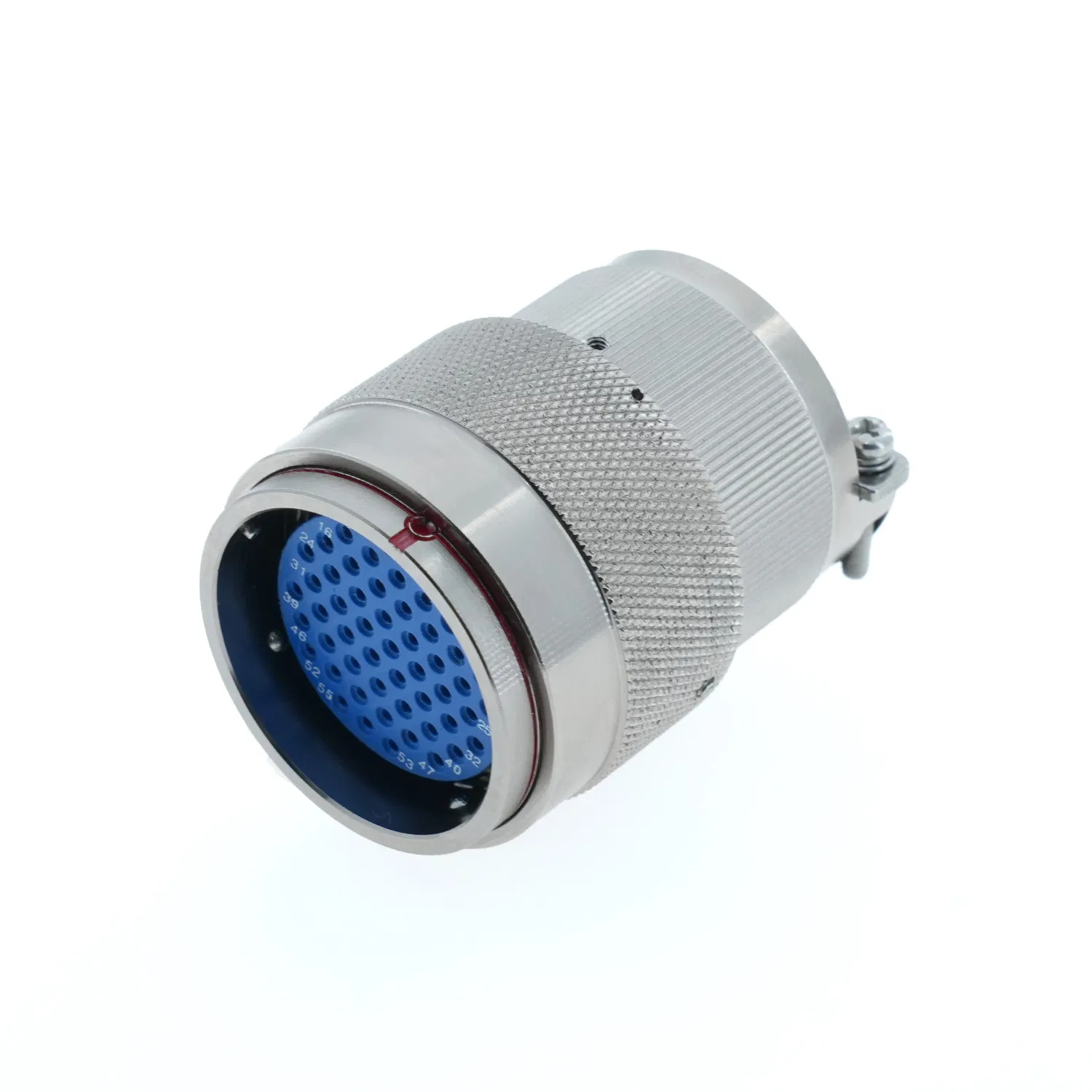

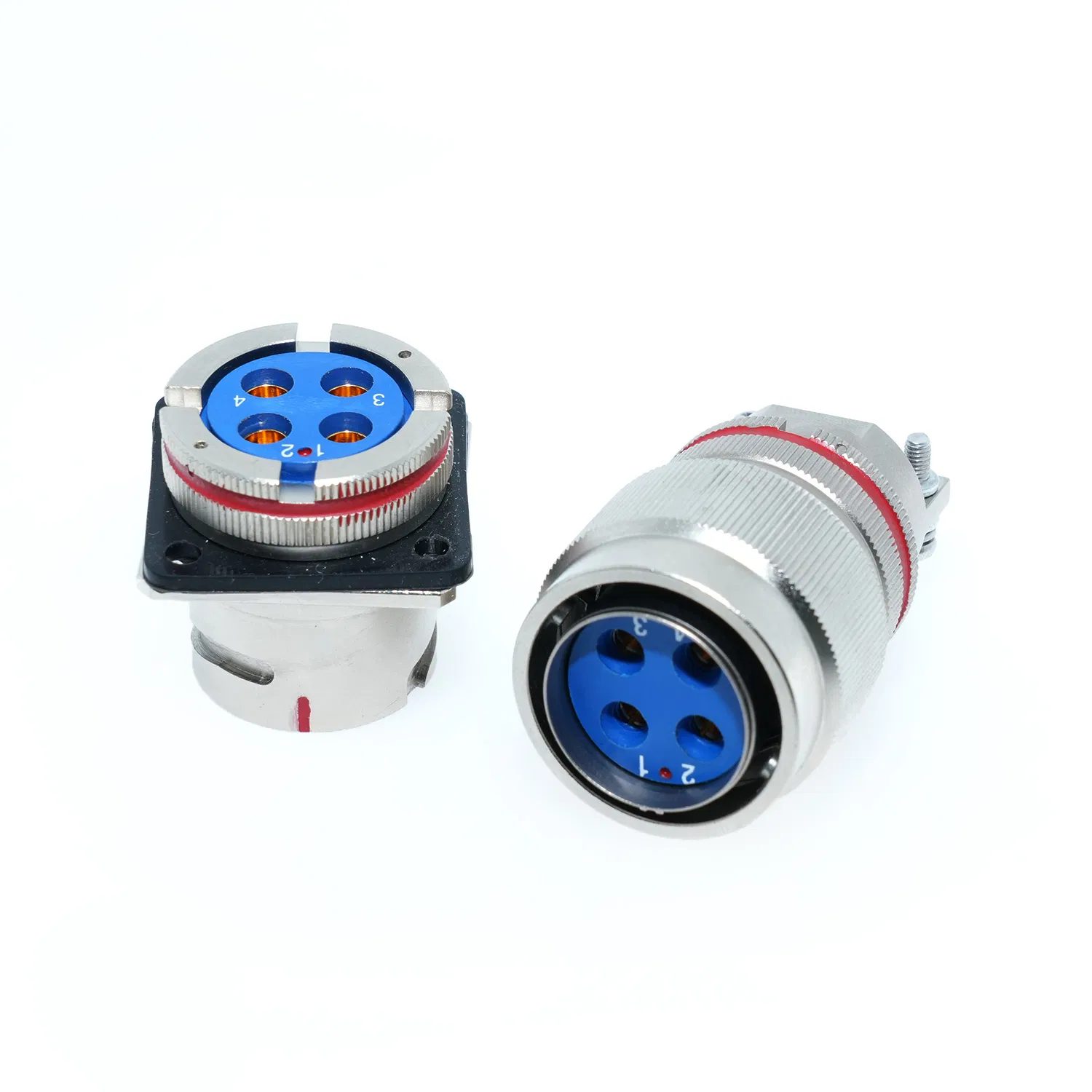

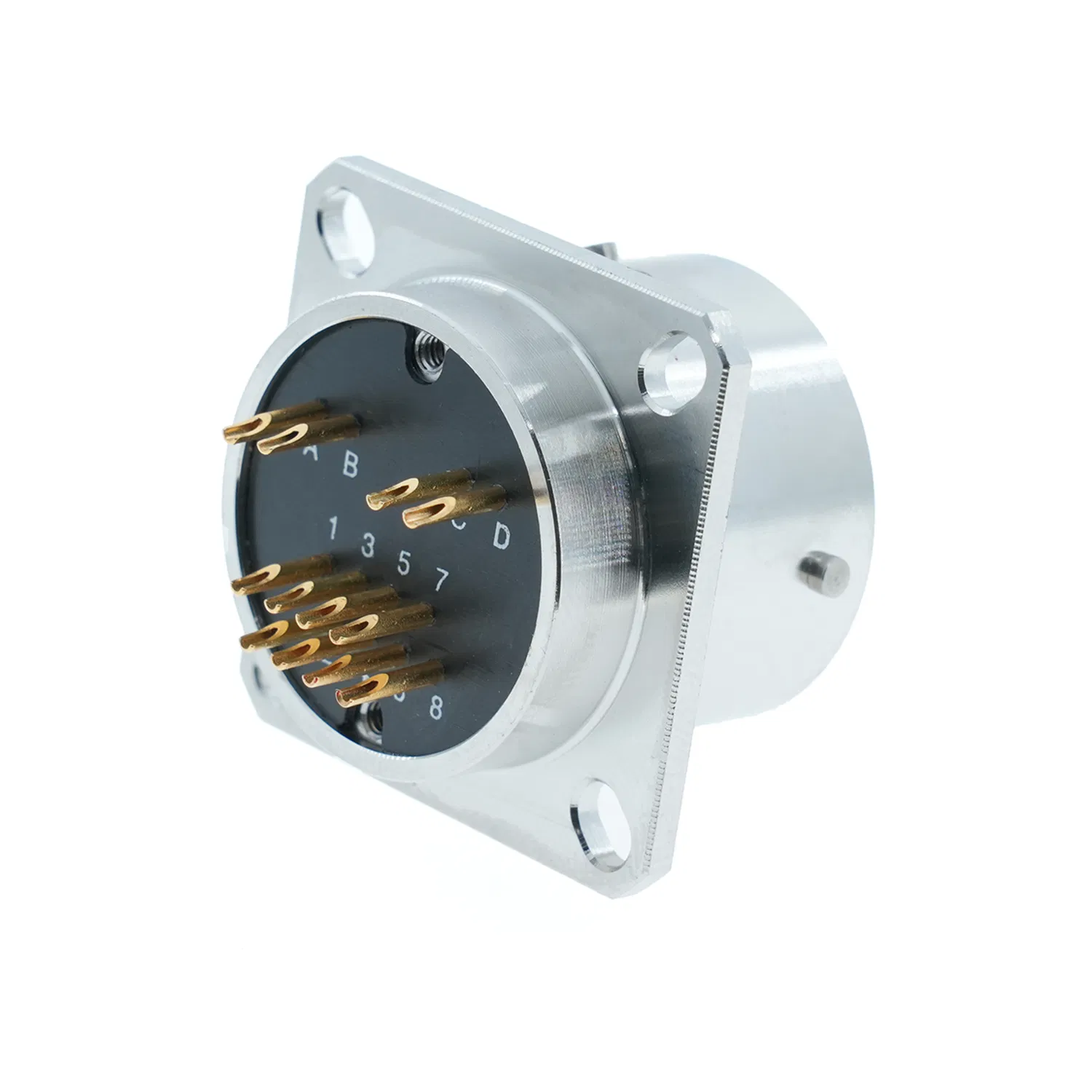

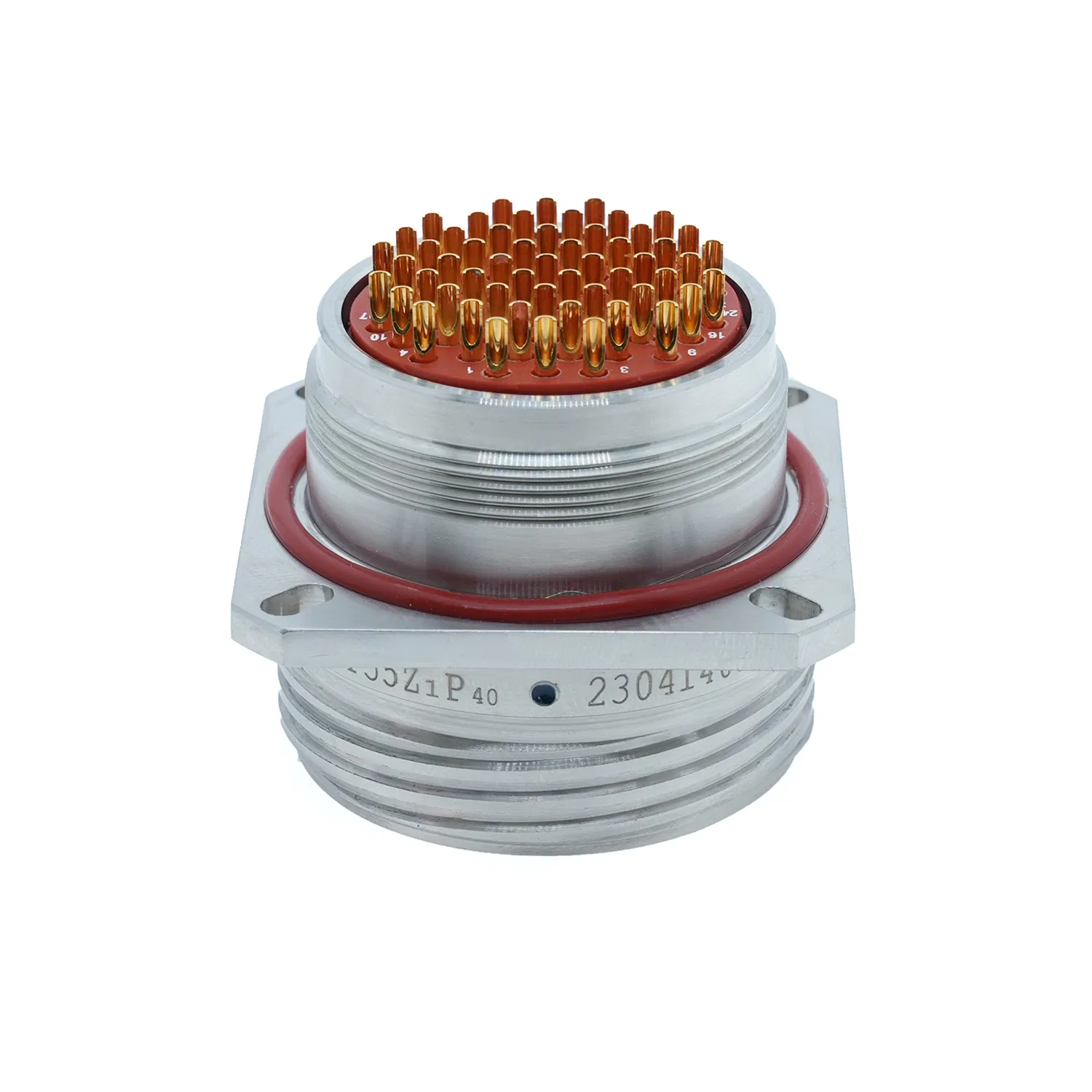

S50EX series estándar 26482 la contratuerca los conectores circulares son conformes al estándar GJB598A, en la luz de la U.S.MIL-C-26482. La serie es compatible con JY series, serie MS y de la serie YB. El mismo tipo de respuesta conectores macho y hembra pueden intercambiarse. La serie de conectores con mecanismo de acoplamiento de bayoneta las características de pequeño volumen, peso ligero, alta densidad, la aplicación práctica, alta durabilidad de enchufar y desenchufar, etc. son ampliamente utilizados para el circuito eléctrico conexión en campos tales como la navegación aeronáutica, telecomunicaciones, sistema de comandos de líneas férreas, etc.
| NO. | Designación Tpye | Tipo | El diseño |
|---|---|---|---|
| 1 | Código de identificación | Conector circular | Y50 |
| 2 | Tipo | Eng | E |
| 3 | Tipo Strcuture | La soldadura de tapones de plástico | X |
| Escudo de tapones de plástico de soldadura | P | ||
| Casting engastado | M | ||
| El vidrio sinterizado Hermitic(Receptáculo) | Número | ||
| 4 | Tamaño de la carcasa | 08,10,12,14,16,18,20,22,24 | Número |
| 5 | Acuerdo nº de contactos | "El número y disposición de los contactos" | Número |
| 6 | Conector macho o hembra | Enchufe | T |
| El receptáculo | Z | ||
| 7 | Estilo contactos | Polo | J |
| Sockets | K | ||
| 8 | Tipo de conector macho o hembra | Comprimir el enchufe | 1 |
| El enchufe del cable | 2 | ||
| Un estilo simple Plug | 3 | ||
| Anti-Wave tapón protector | 4 | ||
| Tapón Fuard Elboe | 5 | ||
| Recipiente cuadrado | 10 | ||
| Receptáculo de Cable cuadrado | 10-2 | ||
| Receptáculo de cable de la brida circular | 11 | ||
| Receptáculo de la fijación del tornillo | 14 | ||
| 9 | Posición de inserción | N,W,X,Y,Z,exfect de N. | Carta |
En la periferia de la placa de montaje de aislamiento se suministra con un ángulo distinto el chavetero, según el uso de la necesidad de transferir la asamblea por el fabricante, para asegurarse de que las mismas especificaciones del tapón, el socket no misplug. A fin de hacer el mismo tipo de especificaciones de la misma asamblea número de serie correspondiente a la toma de enchufe, el se pueden insertar y ensamblado diferente número de serie correspondiente a la toma de enchufe, no se pueden insertar.
S50Conector eléctrico de la circular de la serie EX
| La temperatura relativa | -55 ° C a +125°C |
| Humedad relativa | Cuando el 40 ± 2 ° C, hasta el 90% ~ 95% |
| La presión de funcionamiento | 101 ~ 0.8kpa |
| El pecado la vibración | 101 ~ 2000HZ, aceleración 196m/s2 |
| Colisión | La aceleración 392m/s2 |
| Impacto | La aceleración 980.7m/s2 |
| La resistencia de aislamiento |
En condiciones normales de las condiciones atmosféricas no menos de 3000M Ω. En las condiciones de temperatura alta de no menos de tres M Ω. Condiciones de humedad no es menos de 100 M Ω. |
| La temperatura de resistencia | 1500V intercambio |
| Estanqueidad |
Toma en general no es más de 6 × 10-2 PAL / S Vidrio sinterizado toma no más de 1 × 10-5 PAL / S |
| La esperanza de vida | El enchufe de 500 veces |
| La aplicación de normas | Q/32128304-2006 LSB "X50 serie Conector circular |
Nuestros productos son ampliamente utilizados en la aviación, la industria aeroespacial, barco, tren, telecomunicaciones, medical apparatus, coche, encuesta de aceite y así sucesivamente. Partes de ellos se venden en el extranjero. Con excelentes características como tamaño pequeño, alta densidad, apta para cualquier circunstancia, a prueba de fugas, excelente rendimiento de blindaje, fácil de manejar, alta fiabilidad y alto contenido tecnológico, nuestros productos han recibido excelentes comentarios de nuestros clientes en todo el mundo.
