| Temperatura ambiente | -55 ~ +125 °C | Resistencia de contacto | ≤ 10 mΩ |
| Humedad relativa | Hasta el 95% a 40 °C | Resistencia de aislamiento | ≥ 5000 MΩ |
| Vibración | 10-2000Hz 196m/s² | Rigidez dieléctrica | 800V |
| Impacto | 735m/s² | Vida útil mecánica | 500 veces |
| Aceleración | 735m/s² | Tiempo de descanso inst. | ≤ 1 μs |
| Corriente nominal | 3A | - | - |

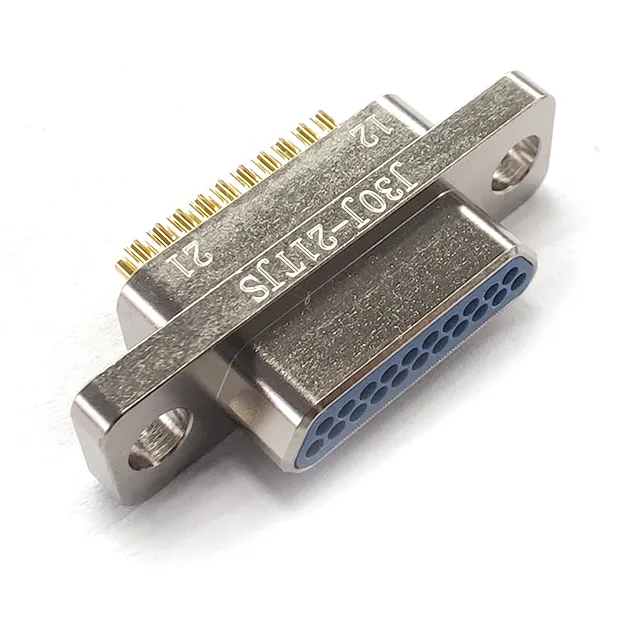

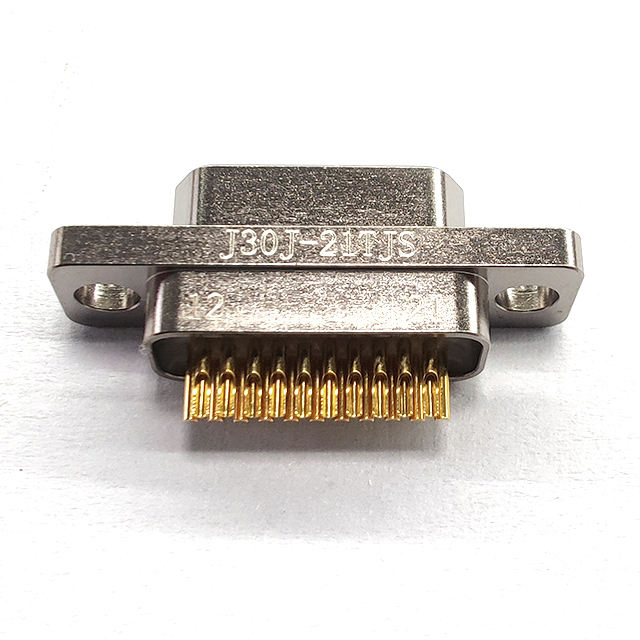

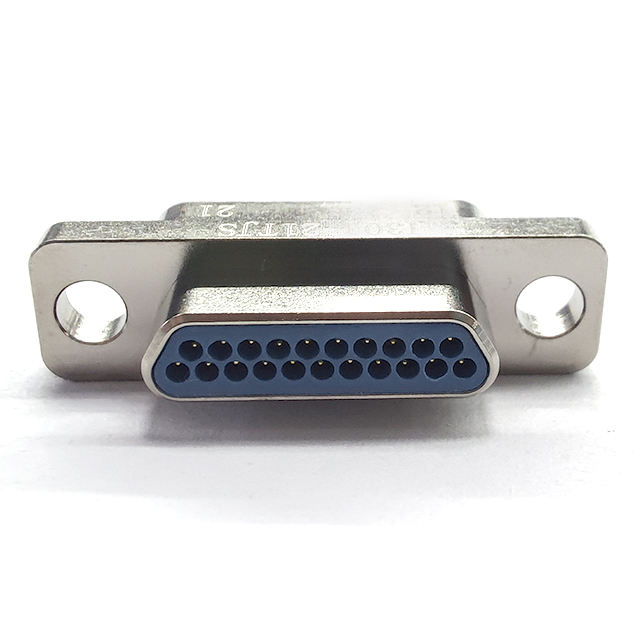

J30J (tipo básico), J30JC (carcasa de cobre con chapado en níquel), J30JS (pasivación de acero inoxidable).
2. Modificaciones de la serie:Sin marca para el tipo básico; E (carcasa corta); M (sellado con adhesivo); R (pin/jack inverso); D (agujero de carcasa cambiado a roscado M2); G (resistente a altas temperaturas).

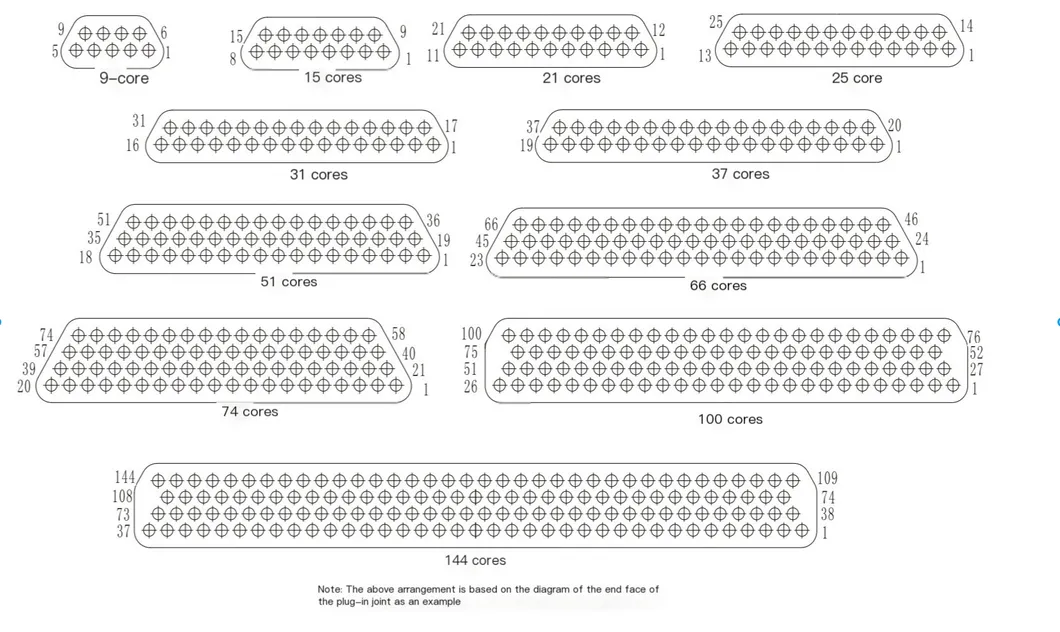

3. Número de piezas de contacto:9, 15, 21, 25, 31, 37, 51, 66, 74, 100, 144.
4. Tipos de conectores y contactos:TJ (conector macho de instalación), ZK (conector hembra), ZJ (conector hembra con macho de instalación), TK (conector hembra de instalación).
5. Forma final:Sin marcar para crimpado; S (soldadura); N, N3, N4, N8, N12 (placas impresas continuas con espaciado de rejilla de 2,54 x 2,54); W, W6 (placa de circuito impreso curva con espaciado de 2,54 x 2,54).
6. Componentes de bloqueo e instalación:Sin marcar indica conjunto de bloqueo por defecto (L para macho de cable, P para hembra de cable, P7 para placa curva, P5 para placa recta). El valor 1 indica sin componentes de bloqueo estándar.
7. Identificación del producto modificado:A (carcasa de onda y placa de presión en la cola), D (estructura antirrotación), D2 (resorte de compresión y bloqueo de tornillo), G (cadmiado en la superficie), J (espaciado modificado a 1.27x2.54Q), Q8 (brida ensanchada).
8. Identificación de accesorios:A1 (pinza de cola para crimpado/soldadura), A2 (clip de línea de cola para Q8 de soldadura), A3 (abrazadera adicional para hilo prensado/soldadura).
Nota: Las especificaciones del cable (como sección transversal, longitud y color) se deben detallar entre paréntesis ante requisitos especiales.
Ejemplo de designación:
J30J-31ZKPGAD (11,6) (Cable AFR-250, 0,12 mm2, longitud de 300 mm y manguito de nylon)
