Información Básica
No. de Modelo.
SC
Uso
Accesorios de la subestación, accesorios de la línea
Tipo
T-Conector
Material
Cobre
Superficie
Estañado
Paquete de Transporte
Cartón
Especificación
200
Origen
China
Código del HS
8536909000
Capacidad de Producción
50000
Descripción de Producto

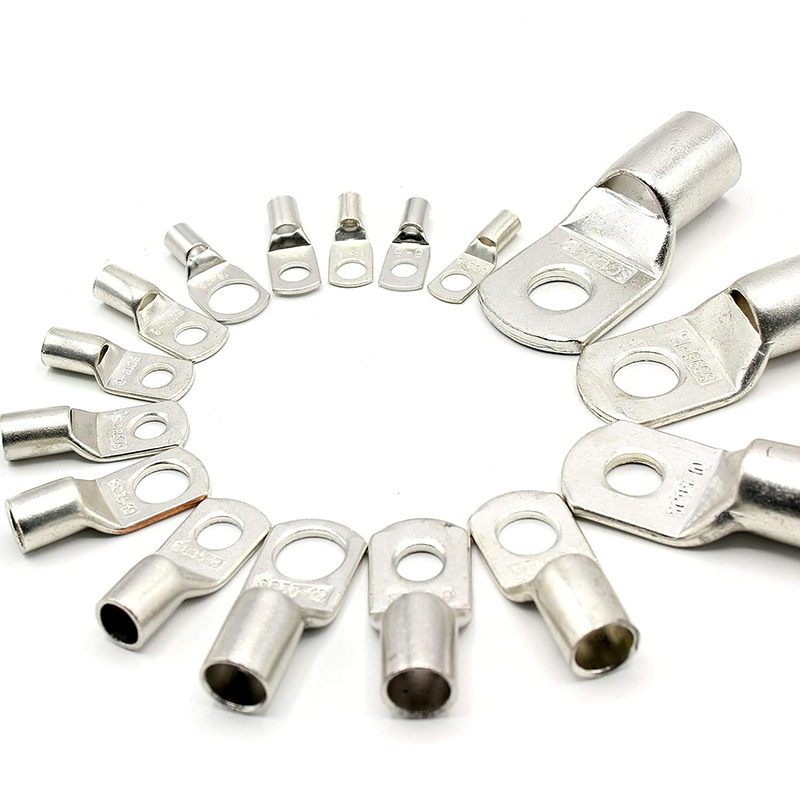

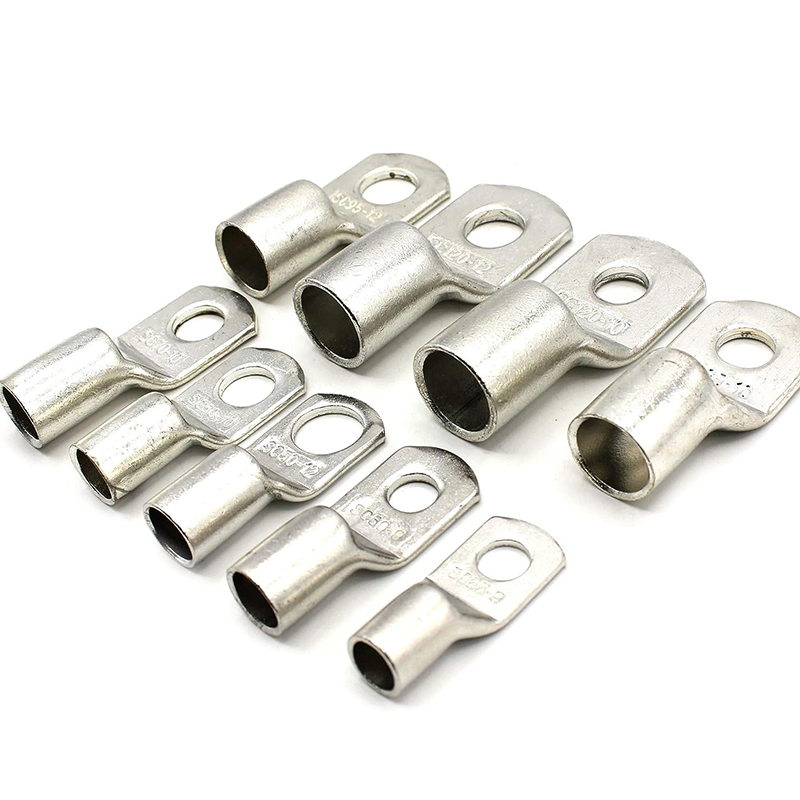

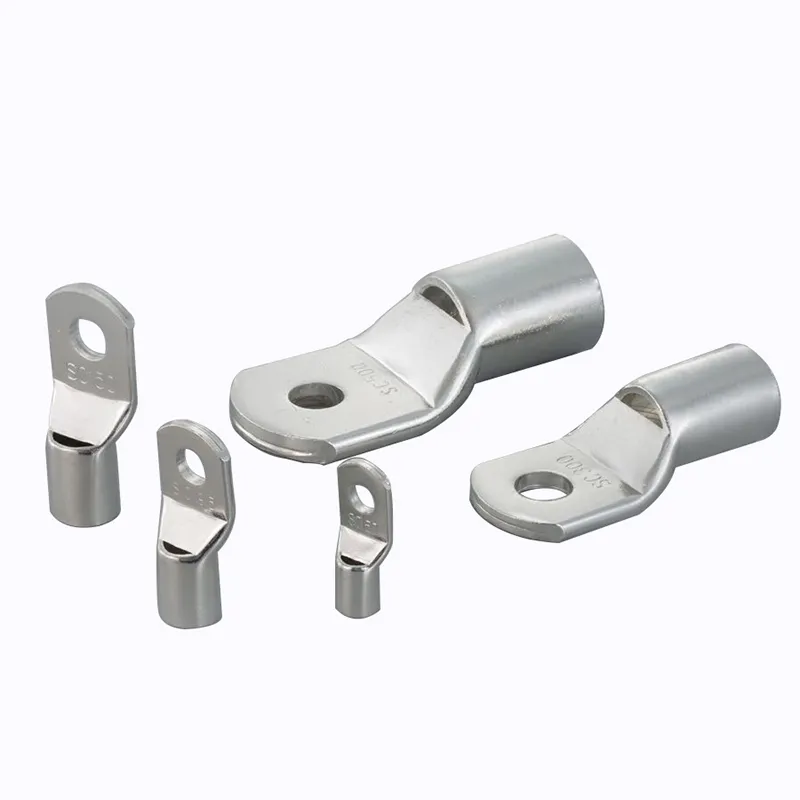

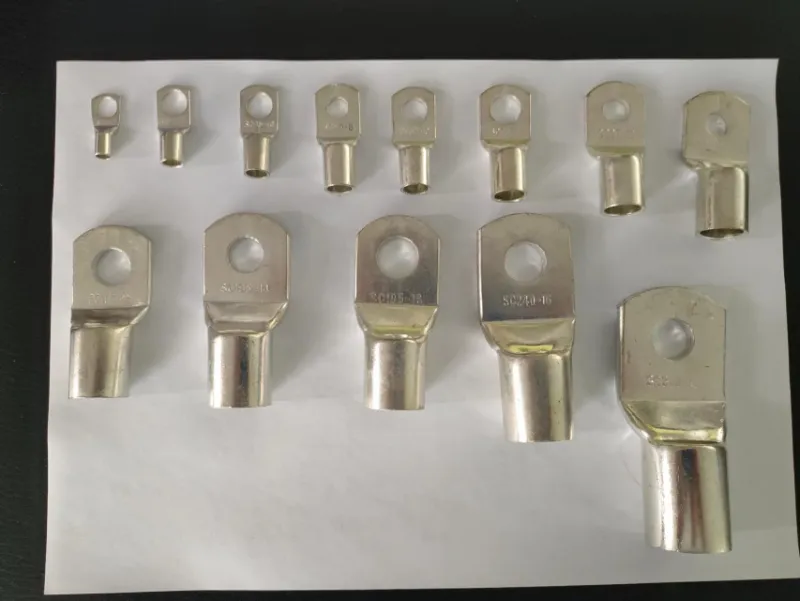

Terminales de cable SC fabricados con cobre de alta conductividad que se utilizan para conductores de código de un agujero con diseño de ventana de inspección. El cilindro tubular sin costuras proporciona un crimpado de alta calidad y consistente.
Lengüeta redonda doble gruesa para una aplicación de potencia fiable. Y cilindro de terminal biselado internamente para proporcionar una inserción de cable rápida y fácil.
Características y Ventajas
- La ventana de inspección permite la inspección visual de la inserción correcta del cable.

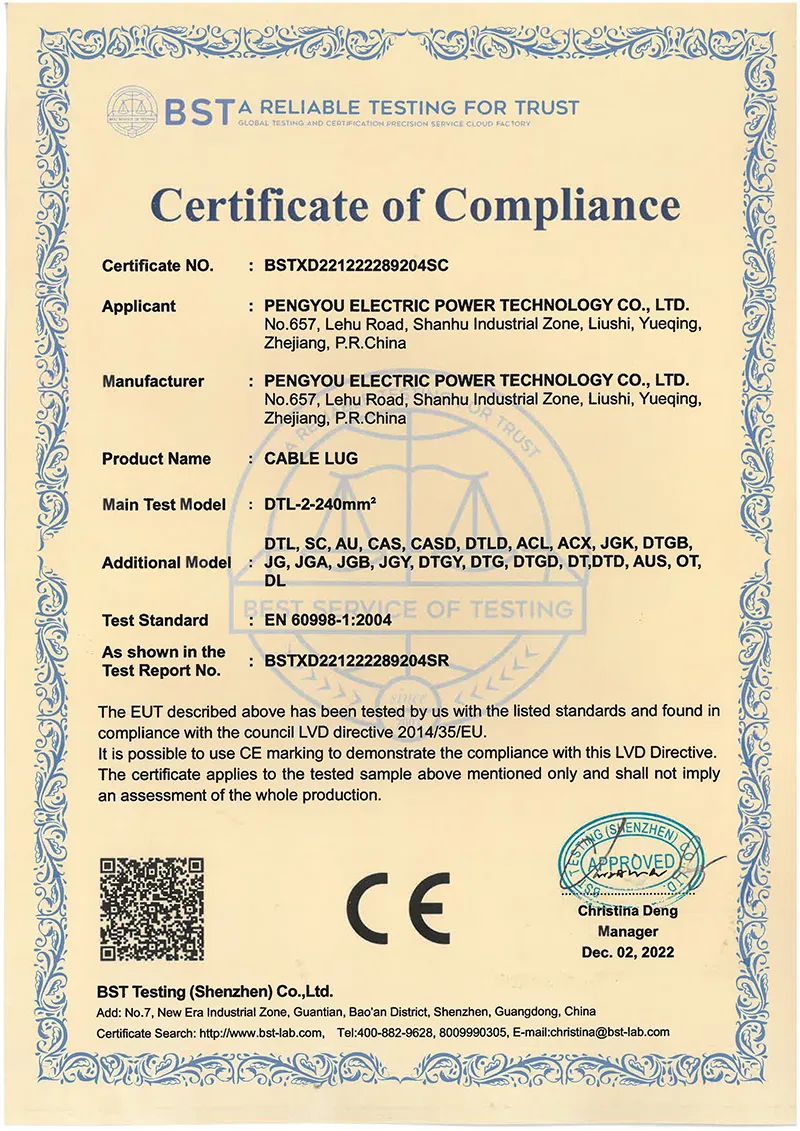

- Homologación UL y certificación CSA según 35KV y temperatura nominal A 90ºC cuando se engaste con herramientas de engastar y troqueles especificados.
- Tratamiento de superficies de terminales de cable SC estañados para inhibir la corrosión.
Especificaciones Técnicas
| NO DE ARTÍCULO |
D2φ (mm) |
Dimensiones (mm) |
Sección del conductor (mm²) |
| dφ |
DΦ |
L1 |
L |
| SC1,5-5 |
5,3 |
1,9 |
3,35 |
6,5 |
18,0 |
1,5 |
| SC2,5-4 |
4,3 |
2,6 |
4,0 |
7,0 |
18,0 |
2,5 |
| SC2,5-5 |
5,3 |
2,6 |
4,0 |
7,0 |
20,0 |
2,5 |
| SC4-5 |
5,3 |
3,2 |
4,8 |
7,5 |
20,5 |
4 |
| SC4-6 |
6,4 |
3,2 |
4,8 |
7,5 |
22,0 |
4 |
| SC6-5 |
5,3 |
4,1 |
5,5 |
9,0 |
23,0 |
6 |
| SC6-6 |
6,4 |
4,1 |
5,5 |
9,0 |
23,0 |
6 |
| SC10-6 |
6,4 |
5,1 |
6,5 |
9,5 |
25,0 |
10 |
| SC10-8 |
8,4 |
5,1 |
6,5 |
9,5 |
27,0 |
10 |
| SC16-6 |
6,4 |
6,4 |
8,0 |
12,2 |
30,7 |
16 |
| SC16-8 |
8,4 |
6,4 |
8,0 |
12,2 |
30,7 |
16 |
| SC25-6 |
6,4 |
7,4 |
9,0 |
13,3 |
34,0 |
25 |
| SC25-8 |
8,4 |
7,4 |
9,0 |
13,3 |
34,0 |
25 |
| SC35-8 |
8,4 |
8,5 |
10,5 |
14,5 |
38,0 |
35 |
| SC35-10 |
10,5 |
8,5 |
10,5 |
14,5 |
38,0 |
35 |
| SC50-8 |
8,4 |
9,6 |
12,0 |
16,5 |
42,5 |
50 |
| SC50-10 |
10,5 |
9,6 |
12,0 |
16,5 |
42,5 |
50 |
| SC70-10 |
10,5 |
11,9 |
14,5 |
19,0 |
50,0 |
70 |
| SC70-12 |
13 |
11,9 |
14,5 |
19,0 |
50,0 |
70 |

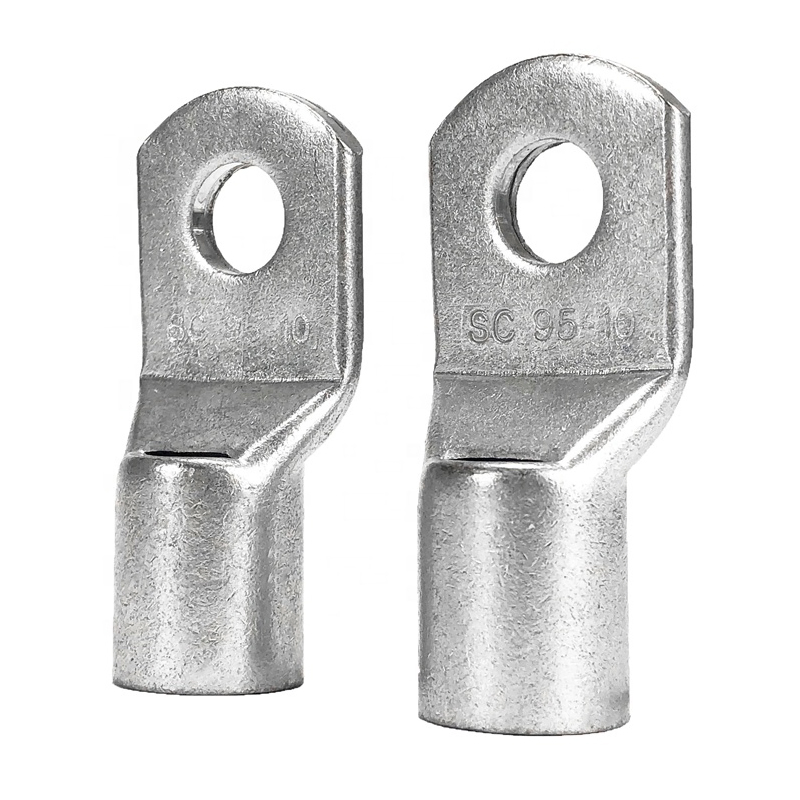

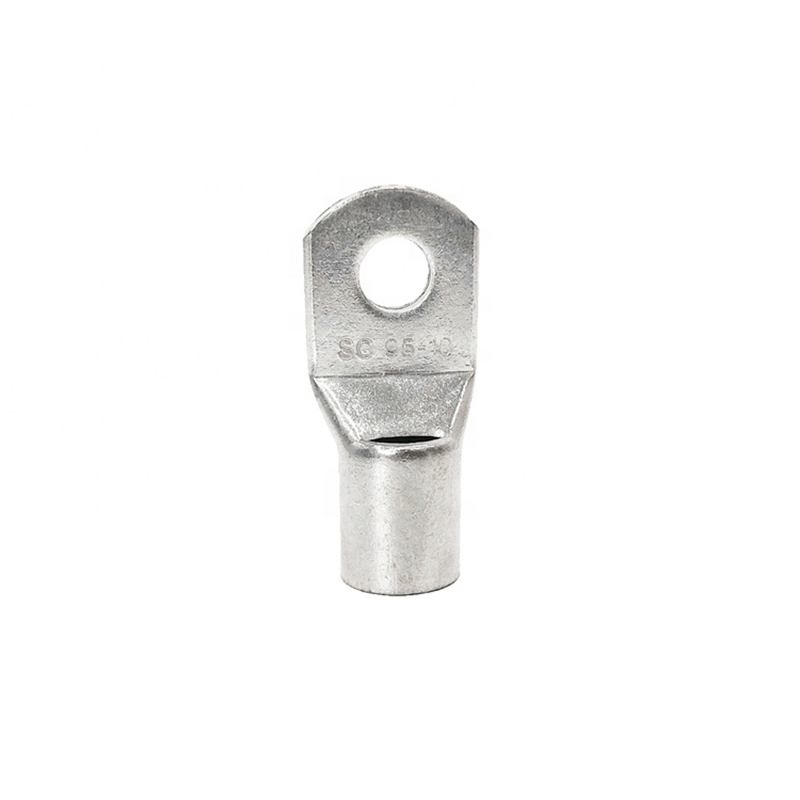

| SC95-10 |
10,5 |
13,2 |
16,0 |
20,3 |
56,5 |
95 |
| SC95-12 |
13 |
13,2 |
16,0 |
20,3 |
56,5 |
95 |

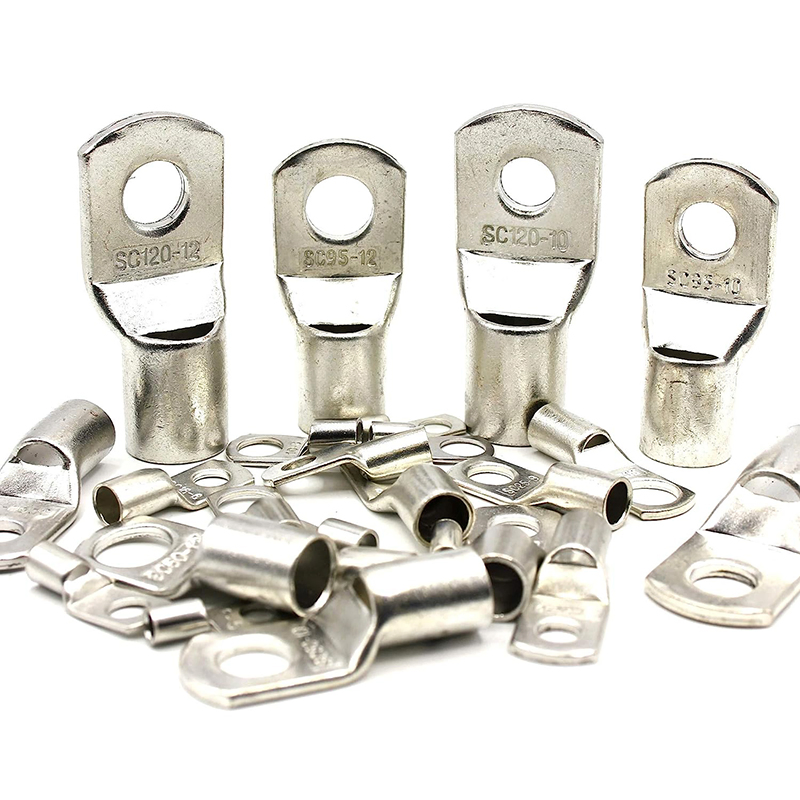

| SC120-12 |
13 |
15,6 |
19,0 |
24,5 |
64,0 |
120 |
| SC120-16 |
17 |
15,6 |
19,0 |
24,5 |
64,0 |
120 |
| SC150-12 |
13 |
17,4 |
21,0 |
29,0 |
69,0 |
150 |
| SC150-16 |
17 |
17,4 |
21,0 |
29,0 |
69,0 |
150 |
| SC185-12 |
13 |
19 |
23,0 |
32,0 |
72,0 |
185 |
| SC185-16 |
17 |
19 |
23,0 |
32,0 |
72,0 |
185 |
| SC240-16 |
17 |
21,8 |
26,0 |
38,0 |
92,0 |
240 |
| SC240-20 |
21 |
21,8 |
26,0 |
38,0 |
92,0 |
240 |
| SC300-16 |
17 |
24,8 |
30,0 |
43,0 |
101,0 |
300 |
| SC300-20 |
21 |
24,8 |
30,0 |
43,0 |
101,0 |
300 |
| SC400-16 |
17 |
28 |
34,0 |
46,0 |
110,0 |
400 |
| SC400-20 |
21 |
28 |
34,0 |
46,0 |
110,0 |
400 |
| SC500-16 |
17 |
30 |
38,0 |
47,0 |
119,0 |
500 |
| SC500-20 |
21 |
30 |
38,0 |
47,0 |
119,0 |
500 |
| SC630-20 |
21 |
35 |
45,0 |
56,0 |
135,0 |
630 |
| SC800-22 |
- |
39 |
50,0 |
60,0 |
170,0 |
800 |
| SC1000-22 |
- |
44 |
56,0 |
87,0 |
200,0 |
1000 |
Preguntas Frecuentes (FAQ)
¿Cuál es el material utilizado en los terminales de cable SC?
Existen cuatro opciones de material según sus requerimientos:
• T2 (99.9% de cobre): La mejor calidad, utilizado para un rendimiento óptimo.
• T3 (99.7% de cobre): Calidad estándar y equilibrada, utilizado por casi el 50% del mercado.
• Cobre común: Solución económica para requisitos básicos.
• Latón: Alternativa de menor costo.
¿Cuántos tipos de terminales de cable SC existen según el tamaño?
Se clasifican en tres tipos principales: terminales de cable SC de altas prestaciones, estándar y de alta resistencia. El tipo de servicio pesado cuenta con paredes más gruesas y se emplea en aplicaciones de alta corriente.
¿Qué opciones de diseño ofrecen en cuanto al orificio del terminal?
Están disponibles con o sin agujero de inspección. Además, existen modelos especiales que incorporan boca de campana para facilitar una inserción rápida y cómoda del cable.
¿Cuál es el espesor del tratamiento de superficie de estañado?
El tratamiento estándar de estañado alcanza un espesor de 3-5um. Para aplicaciones con requerimientos especiales de resistencia a la corrosión, se pueden procesar acabados de 8-10um, 13-15um y 20-25um.
¿Qué certificaciones de seguridad poseen estos terminales?
Cuentan con homologación UL y certificación CSA clasificadas para soportar hasta 35KV y temperaturas nominales de hasta 90ºC cuando se engastan utilizando las herramientas y troqueles especificados.
