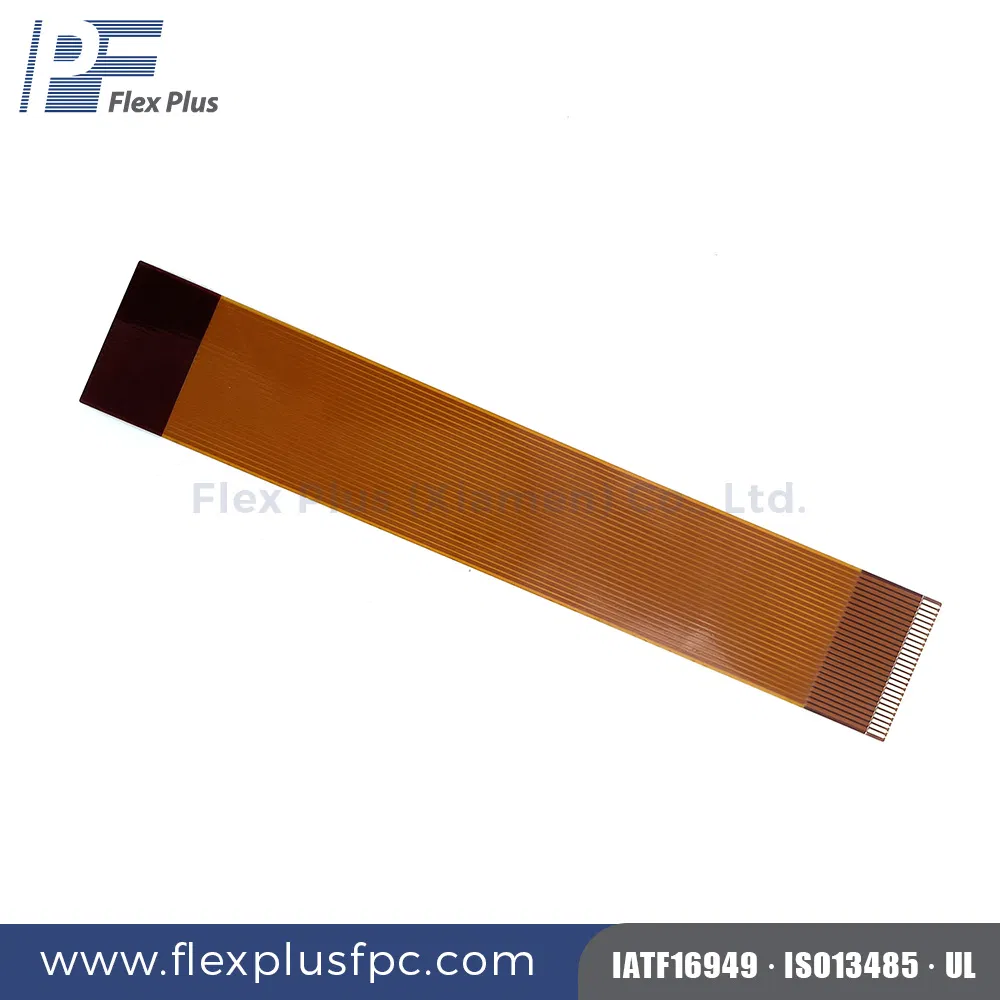

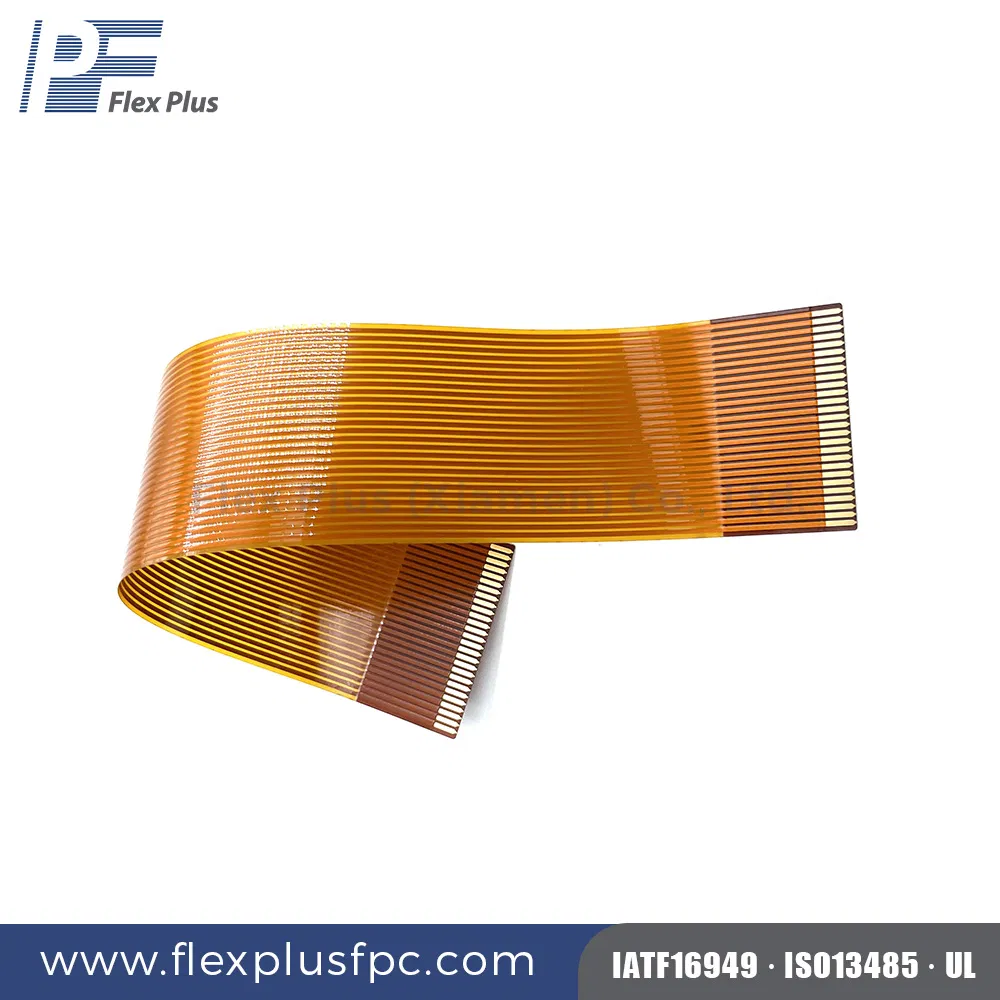

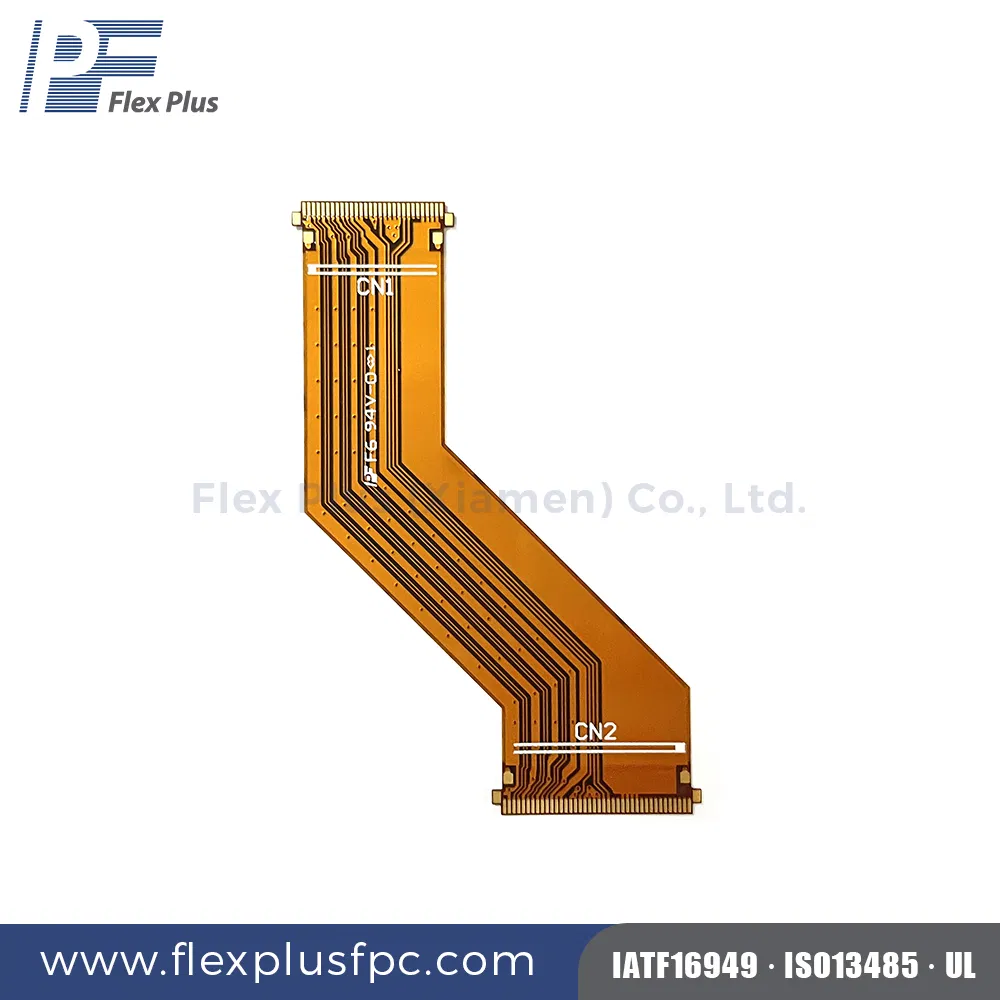

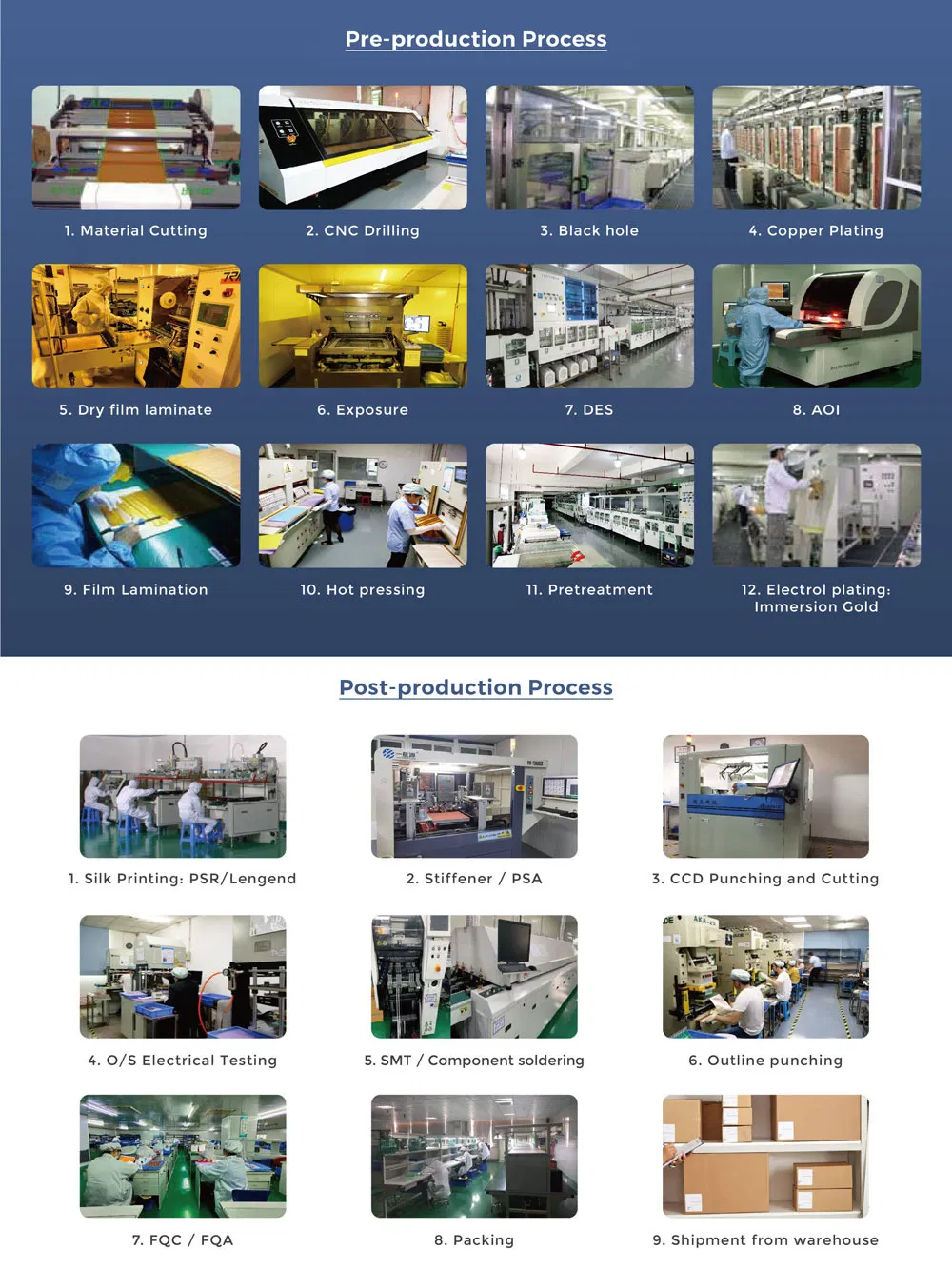

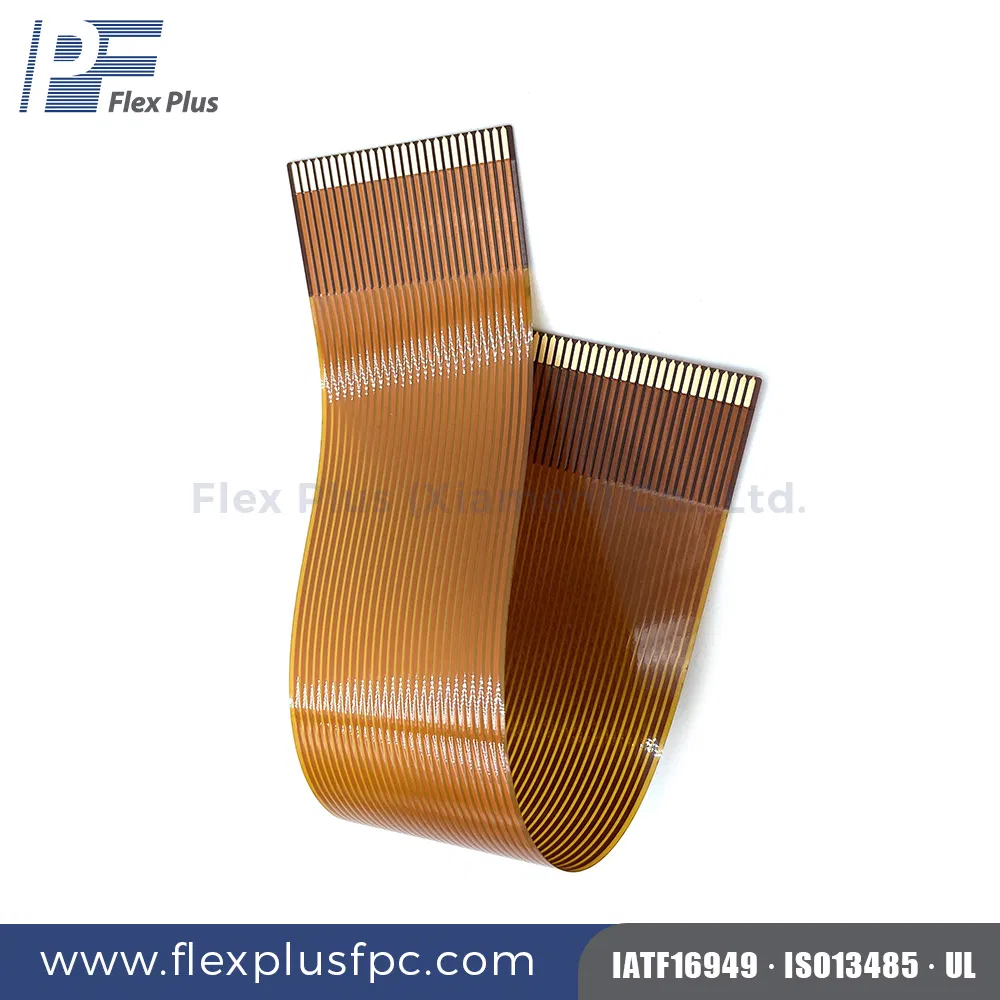

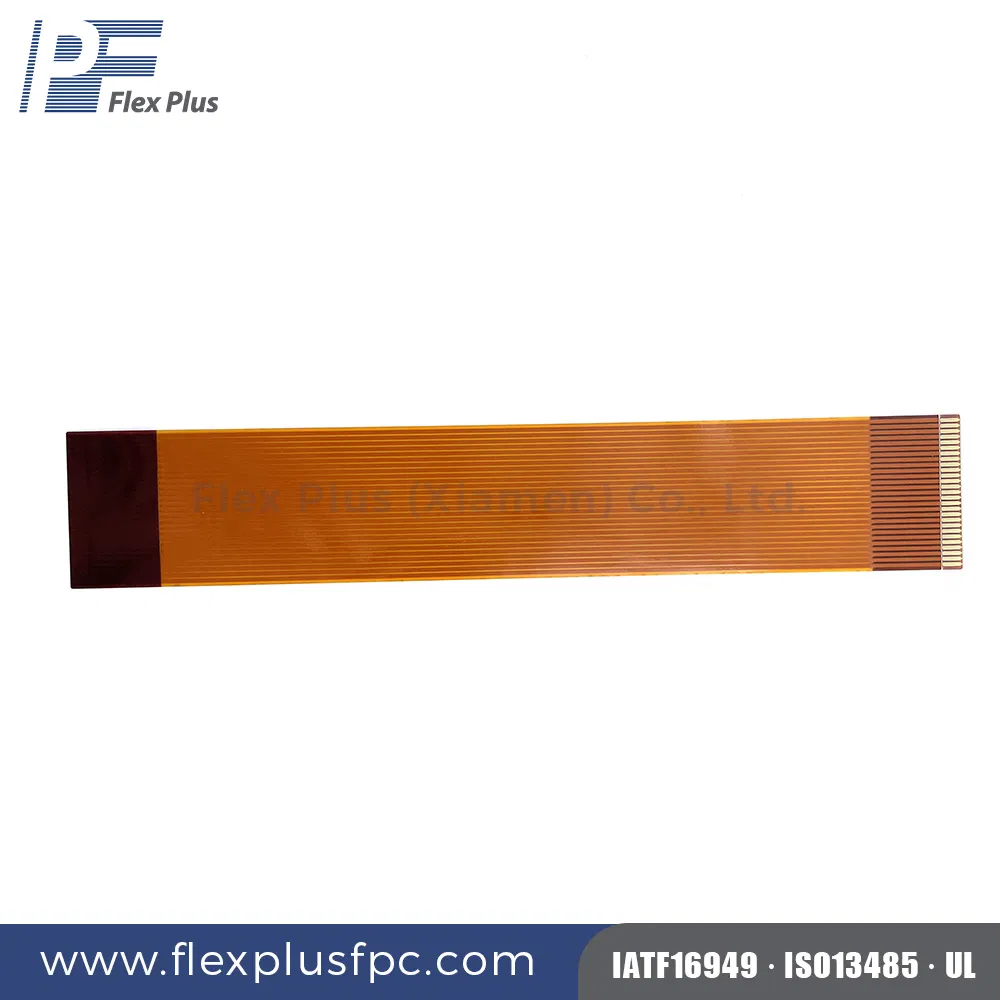

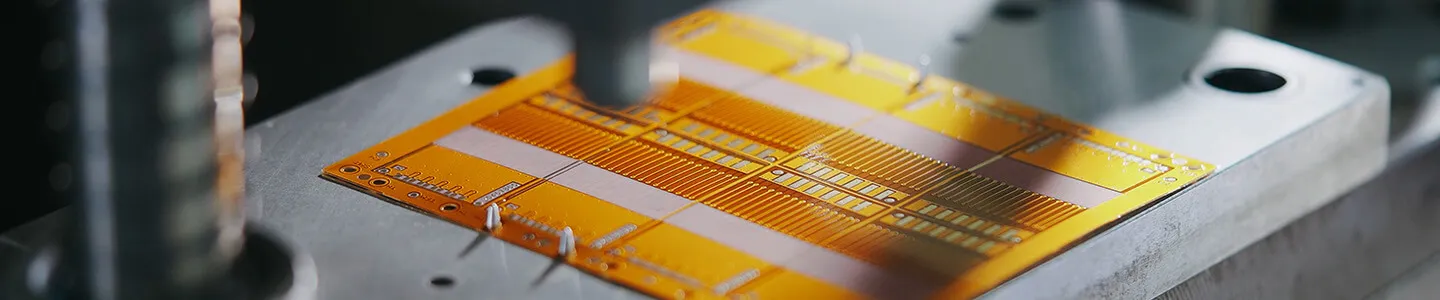

| Elemento | Descripción |
|---|---|
| Capa | Tablero flexible: 1-12 capas Tablero flexible rígido: 2-22 capas |
| Material base | PI, PET, PEN, FR-4 |
| Espesor final | Tabla flexible: 0,002''-0,032'' (0,05-0,8mm) Placa flexible-rígida: 0,0024''-0,04'' (0,06-1,0mm) |
| Tratamiento de la superficie | Sin plomo: Chapado en oro, ENIG Gold, OSP, estaño de inmersión, chapado en estaño |
| Tamaño máx | Ancho: 500mm, largo: 4000mm |
| Ancho de trazado mínimo / espacio libre mínimo |
Interior: 1/2oz: 3/3mil | 1oz: 4/4mil | 2oz: 5/6mil Exterior: 1/3oz-0,5oz: 4/4mil | 1oz: 4/4mil | 2oz: 5/6mil |
| LA ALMOHADILLA de orificio de diámetro más pequeña (placa flexible 2L-6L) | 2mil / 12mil |
| LA ALMOHADILLA de orificio de diámetro más pequeña (placa flexible rígida 2L-6L) | 8mil / 24mil |
| Espesor de cobre | 1/7oz - 8oz |
| Espesor de aislamiento máx./mín | PI: 2mil/0,5mil (50um/12,5um) PET: 10mil/1mil (250um/25um) |
| Tamaño y tolerancia de taladro mín | Agujero mínimo: 6mil | Tolerancia: PTH±3mil, NPTH±2mil |
| Ranura mínima | 20mil x 30mil |
| Trazado del circuito al contorno (1L~2L) | 6mil |
| Trazado del circuito al contorno (>=3L) | 8mil |
| Tolerancia de alineación de máscara de soldadura | ±4mil |
| Tolerancia de alineación de serigrafía | ±6mil |
| Anchura de línea de serigrafía | 5mil |
| Chapado en oro | Níquel: 80U''-320u'' | Oro: 1U''-6U'' |
| Níquel / oro de inmersión | Níquel: 80U''-300u'' | Oro: 1U''-3U'' |
| Chapado en estaño | Película: 40U''-600u'' |
| Estaño de inmersión | Película: 8U''-20u'' |
| OSP | Película: 1U''-3U'' |
| Tensión de prueba | Prueba de mobiliario: 50-300V |
| Tolerancia de perfil de perforación | Molde preciso: ±2mil | Molde normal: ±4mil | Molde de cuchilla: ±6mil |
| Materiales Aplicados | ||
|---|---|---|
| Lámina de cobre | Tipo de cobre: ED, RA, HA | 1/3oz, 1/2oz, 1oz, 2oz, etc. |
| Material de base: PI/PET | 1/2mil, 1mil, 2mil, etc. | |
| Sin adhesivo | 13µm, 20µm | |
| Cubierta | Material básico: PI/PET | 1/2mil, 1mil, 2mil, etc. |
| Grosor del adhesivo | 15µm, 25µm, 35µm, etc. | |
| Máscara de soldadura | Verde / Blanco / Amarillo / Negro | 15µm-25µm |
| Refuerzo | PI (poliimida) | 2mil, 3mil, 7mil, 8mil, etc. |
| PET (poliéster) | 100µm, 188µm, etc. | |
| FR4 / Cobre / Aluminio etc. | Cobre: 0,1mm, 0,2mm, 0,3mm, 0,4mm, 1,6mm, etc. Aluminio: 0,5mm, 1,0mm, 1,6mm, 2,0mm |
|
| Adhesivo de doble cara | Adhesivo sensible a la presión, tipo prensa de calor | 30µm, 50µm, 75um, etc. |
