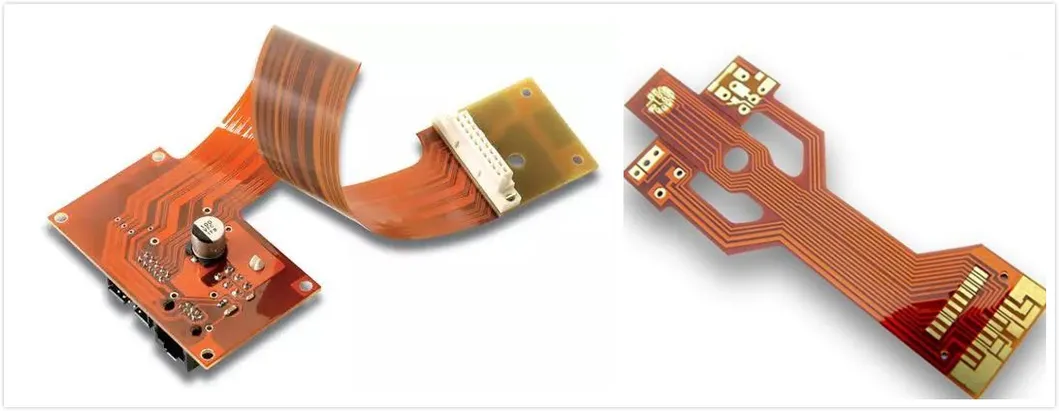

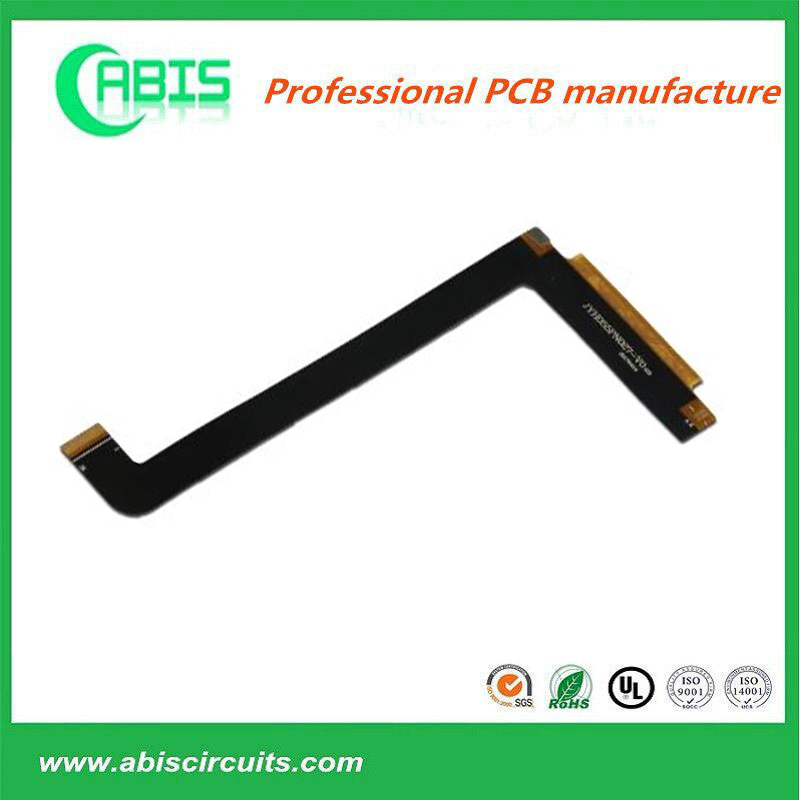

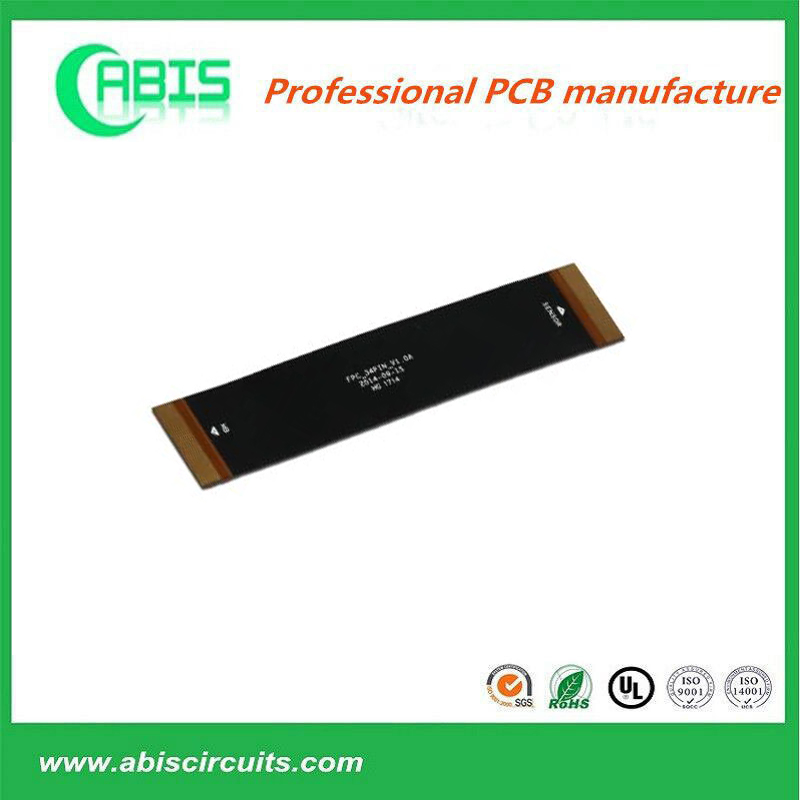

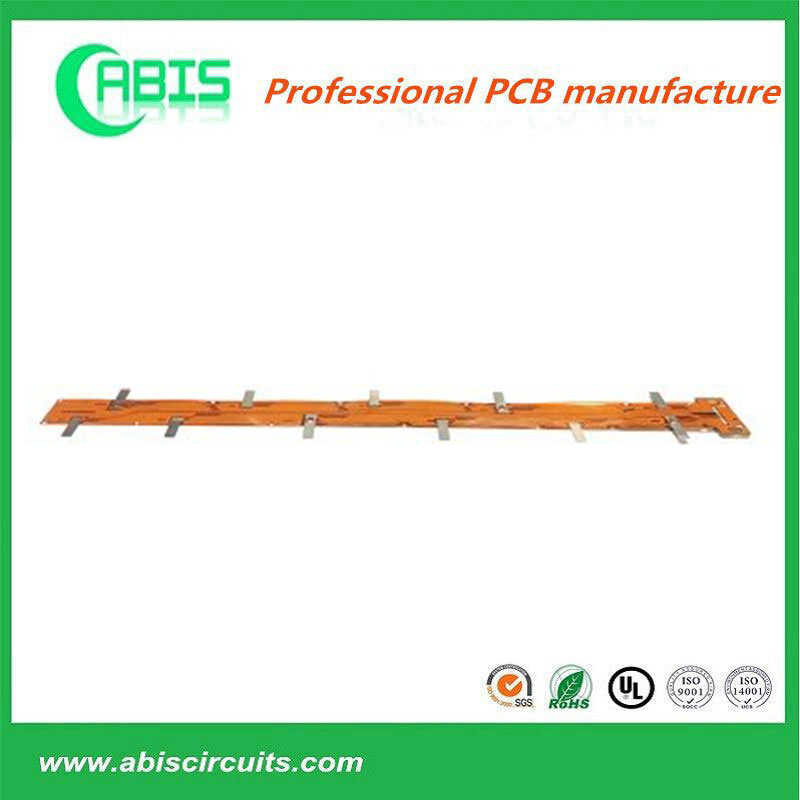

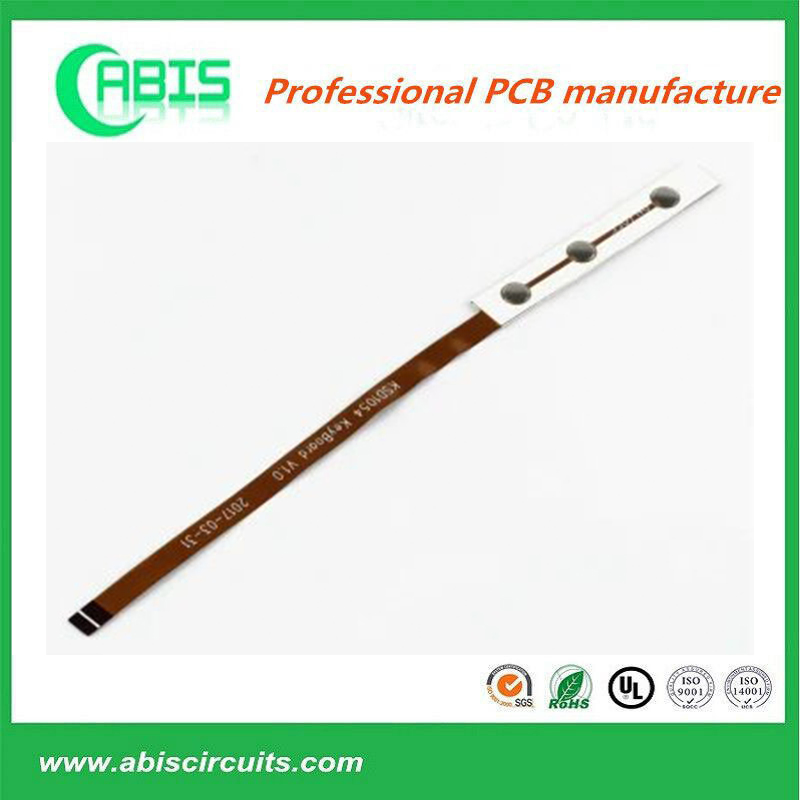

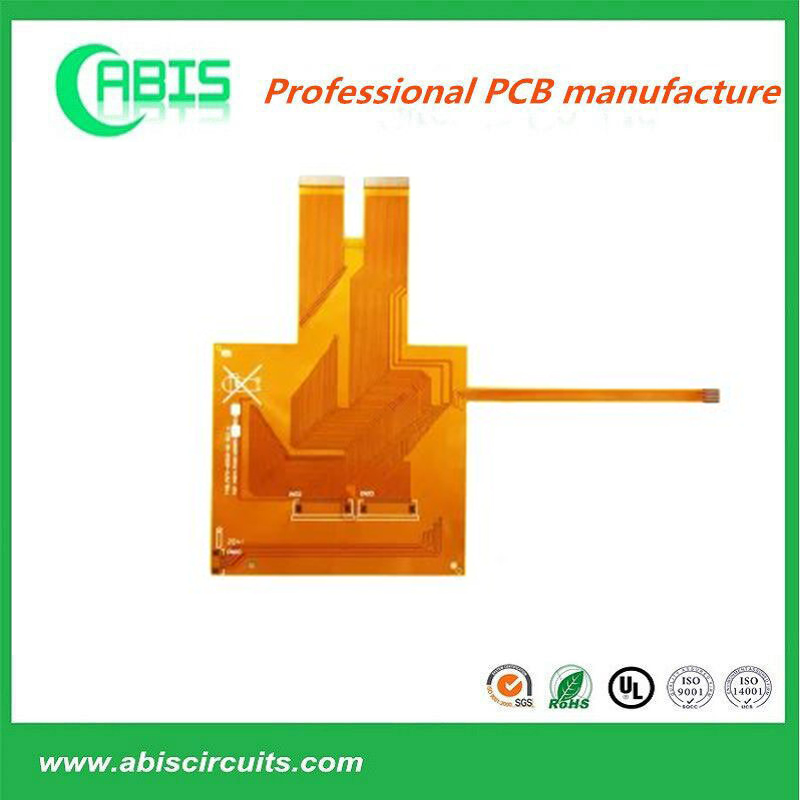

Fabricante profesional de ODM de PCB flexibles de larga duración, circuito impreso flexible y de la placa de conector FPC
Nuestros productos se utilizan principalmente en el campo de Control Industrial, Telecomunicaciones, Productos Automotrices, médico, Consumidor, Seguridad, y otros.
Nuestra perfecta gestión, equipo avanzado y personal profesional son las claves para que luchemos para ganar más cuotas de mercado con otros competidores. La satisfacción y el apoyo al cliente son los que hemos intentado.
Para asegurar un presupuesto exacto, asegúrese de incluir la siguiente información para su proyecto:
Su presupuesto personalizado se entregará en tan solo 2-24 horas, dependiendo de la complejidad del diseño.
| Elemento | Especificaciones |
|---|---|
| Capas | 1~20 |
| Grosor de la placa | 0,1mm-8,0mm |
| Material | FR-4, CEM-1/CEM-3, PI, Tg alto, Rogers, PTEF, base de aluminio/Cu, etc. |
| Tamaño máx. De panel | 600mm×1200mm |
| Tamaño mínimo de taladro | 0,1mm |
| Ancho de línea/espacio mínimo | 3mil(0,075mm) |
| Tolerancia de contorno de la Junta | 0,10mm |
| Espesor de capa de aislamiento | 0,075mm--5,00mm |
| Espesor de la capa de cobre | 18um--350um |
| Agujero de perforación (mecánico) | 17um--175um |
| Agujero de acabado (mecánico) | 0,10mm--6,30mm |
| Tolerancia de diámetro (mecánica) | 0,05mm |
| Registro (mecánico) | 0,075mm |
| Relación de aspecto | 16:01 |
| Tipo de máscara de soldadura | LPI |
| SMT Mini. Anchura de máscara de soldadura | 0,075mm |
| Mini. Separación de la máscara de soldadura | 0,05mm |
| Diámetro del orificio del tapón | 0,25mm--0,60mm |
| Tolerancia de control de impedancia | 10% |
| Acabado superficial | ENIG, OSP, HASL, CHEM. Estaño/estaño, Flash Gold |
| Máscara de soldadura | Verde/Amarillo/Negro/Blanco/Rojo/Azul |
| Serigrafía | Rojo/Amarillo/Negro/Blanco |
| Certificado | UL, ISO 9001, ISO14001, IATF16949 |
| Solicitud especial | Agujero ciego, dedo dorado, BGA, tinta de carbono, máscara pelable, Proceso VIP, chapado de bordes, medio agujero |
| Proveedores de materiales | Shengyi, ITEQ, Taiyo, etc. |
| Paquete común | Vacío+cartón |
| Categoría | Tiempo de entrega de Q/T | Plazo de entrega estándar | Producción en masa | |||
|---|---|---|---|---|---|---|
| 2 capas | 24hrs | 3-4 días laborables | 8-15 días laborables | |||
| 4 capas | 48hrs | 3-5 días laborables | 10-15 días laborables | |||
| 6 capas | 72hrs | 3-6 días laborables | 10-15 días laborables | |||
| 8 capas | 96hrs | 3-7 días laborables | 14-18 días laborables | |||
| 10 capas | 120hrs | 3-8 días laborables | 14-18 días laborables | |||
| 12 capas | 120hrs | 3-9 días laborables | 20-26 días laborables | |||
| 14 capas | 144hrs | 3-10 días laborables | 20-26 días laborables | |||
